蓝光一体机常见问题

1 、主控板不上电

a: 检查电源板保险管

b: 检查电源板电压是否正常

c: 检查 380/220 工频变压器是否输出

d: 检查主控板是否有短路

e: 检查电源板入口是否短路

f: 检查电源板电容是否有短路

g: 检查 60P 排线

2 、变频器上电后,报触点故障

a: 检查辅助常开触点是否动作

b: 检查联接线是否断开

c: 检查 60P 排线

3 、变频器上电后,报过温故障,显示温度值- 8 摄氏度

a: 测试温度传感探头电阻值

b: 检查联接线是否断开

c: 检查 60P 排线

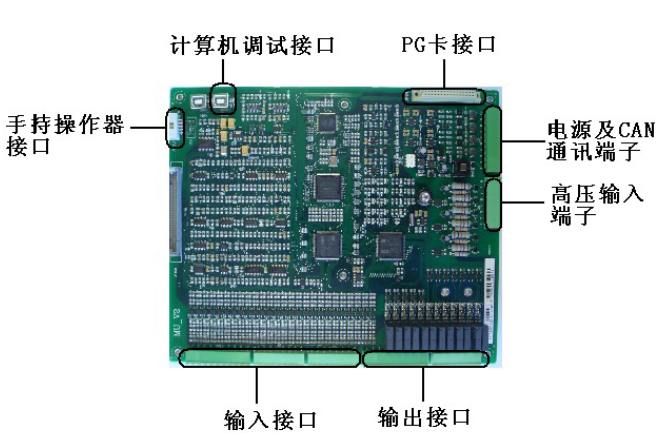

1 、主控板不上电4 、主控板指示灯状态

a:RLED,GLED 为变频器底层保护故障指示灯 , 正常状态为绿灯闪,红灯亮为故障

b: D210,D211 为变频器顶层保护故障指示灯 , 正常状态为绿灯闪,红灯亮为故障

c: RLED 红色指示灯长亮,绿色指示灯不亮,检查主板背面 33.33MHz 有源晶振

3 脚电压为 1.6V 左右。

d: RLED,GLED 状态不正常,检查检查主板正面 8MHz 有源晶振 3 脚电压为 1.6V左右。

5 、 PG 卡不上电或无电源输出

a: 检查 PG 卡自恢复保险是否动作(动作时发热), PG 卡输入电压在 23V -28V

b: PG 卡上指示灯 D02 为 5V 电源输出指示灯, DP0 为 12V 电源输出指示灯 .

c: 检查 PG 卡电源输出是否有短路

6 、正余弦 PG 卡工作异常

a: 检查 PG 卡地线及联接电缆是否联接正确

b: PG 卡跳线设置是否正确 .

c:PG 卡电源输出是否为 4.9V-5.1V,PG 卡联接电缆长度及布线走向。

7 、手持器不上电

a: 检查联接线是否断开

b: 主控板手持器连接座 J232- 的 7 、 8 脚为电源地, 9 、 10 脚为 5V 电源,检查电压

c: 检查 60P 排线
