HGP

HGP安全回路短接点:11L13—20

总安全回路:

提醒:总的安全回路分新旧两个版本,请勿搞混,损坏其它电梯部件。

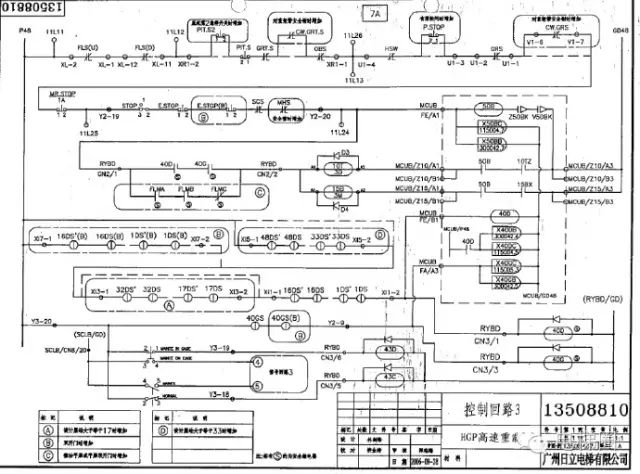

新版本的为:11L—11、18

日立电梯HGP、NPH、MCA安全回路、RVBD板指示灯

旧版本的为:11L——11、24

日立电梯HGP、NPH、MCA安全回路、RVBD板指示灯

感谢石师傅的提醒

井道回路、上下极限:11L—11、12

底坑:11L—12、13

机房:11L—19、20

轿顶轿厢:11L—18、19

上限位:11L—21、22

下限位:11L—21、23

厅门:XI1—1、2(1—16F);XI3—1、2(17—32F)XI5—1、2(33~48F)

NPH

NPH安全回路短接点:11L13=26

总安全回路:11L—11、24

井道回路、上下极限:11L—11、12

底坑:11L—12、13

机房:11L—25、26

轿顶轿厢:11L—24、25

上限位:11L—21、22

下限位:11L—21、23

厅门:XRI3-4

MCA

MCA安全回路短接点:

总安全回路:11L—11、6

井道回路、上下极限:11L—11、12

轿顶轿厢:11L—5、6

底坑:11L—12、13

机房:11L—5、12

RVBD

RVBD板指示灯

D1灯:开门区

D2灯:关门信号

D3灯:开门信号

D4灯:门机电源控制继电器

D5灯:启动指示灯

D6灯:安全触板开关信号

D7灯:关门限位开关

D8灯:开门限位开关

D9灯:光电开关信号

D10灯:40D厅门联锁继电器

D11灯:40G轿门锁继电器

D12灯:轿厢检修

D13灯:轿顶检修

D14、D15灯:微动平层继电器
