三菱GPS-3电梯安全回路详解:

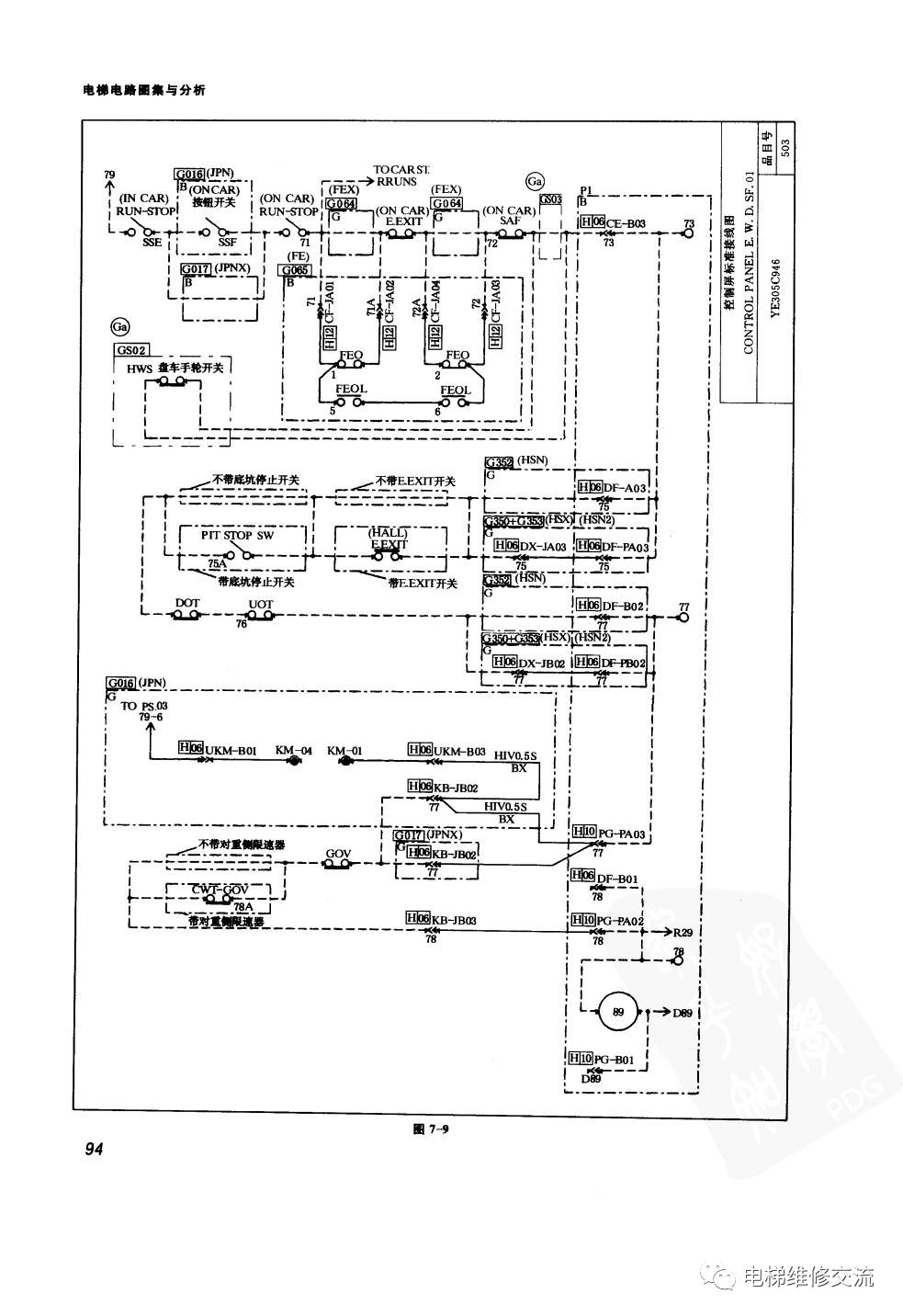

安全回路:

直流125伏到 79插针到轿厢急停开关RUN-STOP到轿顶急停RUN-STOP到71插针到安全窗开关E.EXIT到72插针到安全钳开关SAF到盘车手轮开关HWS到CE插件B03号线到73插针

井道回路:

73插针到DF插件A03号线到底坑急停E.EXIT到涨紧轮开关GOV-T到对重缓冲器开关PSE到轿厢缓冲器PSF到75插针到下极限开关DOT到76插针到上极限开关UOT到DF插件B02号线到77插针

机房回路:

77插针到PG插件PA03号线到KB插件JB02号线到限速器开关GOV到KB插件JB03号线到PG插件PA02号线到78插针

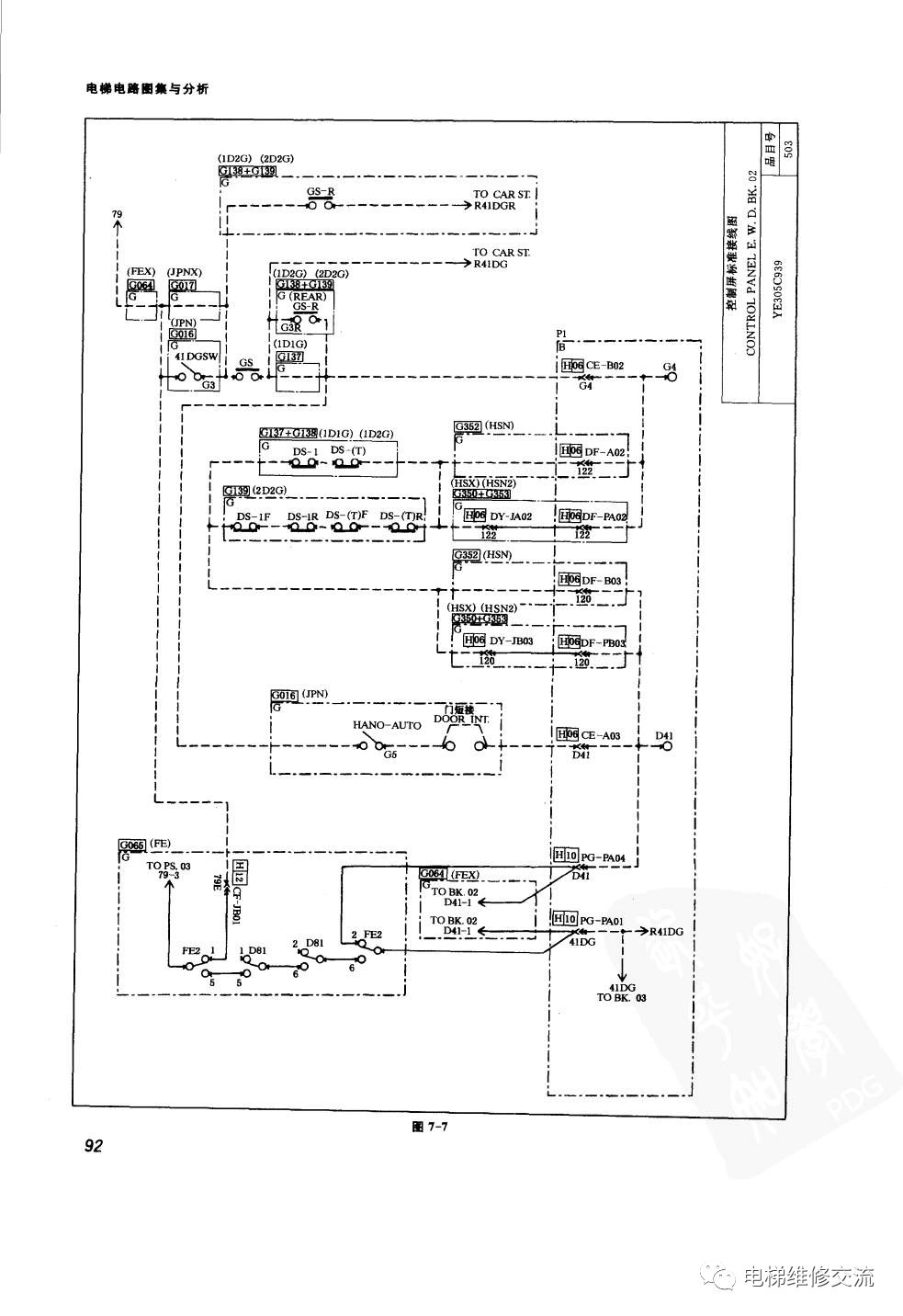

门锁回路:

DC-125伏到 79插针到轿门锁GS到CE插件B02号线到G4插针到DF插件A02号线到厅门锁DS到DF插件B03号线到CE插件A03号线到D41插针
