上高峰控制功能 (MIT)
一、定义:

当电梯进入上行运输频繁的状态时,例如写字楼内大批雇员乘梯上早班,为了提高运输效率,往往需要使系统进入上高峰控制。
无论是通过重量信息还是时钟信息,一旦触发上高峰模式的条件满足,则梯群中的电梯执行完命今后将被强制返回基站,等候乘客装满后依次离开基站继续执行任务。
二、适用梯型:
应用 300VF、MCS321、MCS220 系统的电梯包括XO-21VF、STAR-CON、XO-CLASSY、XO-21VFE、XO-STAR、OH-CON、OH5000
三、实现方法
1、300VF:

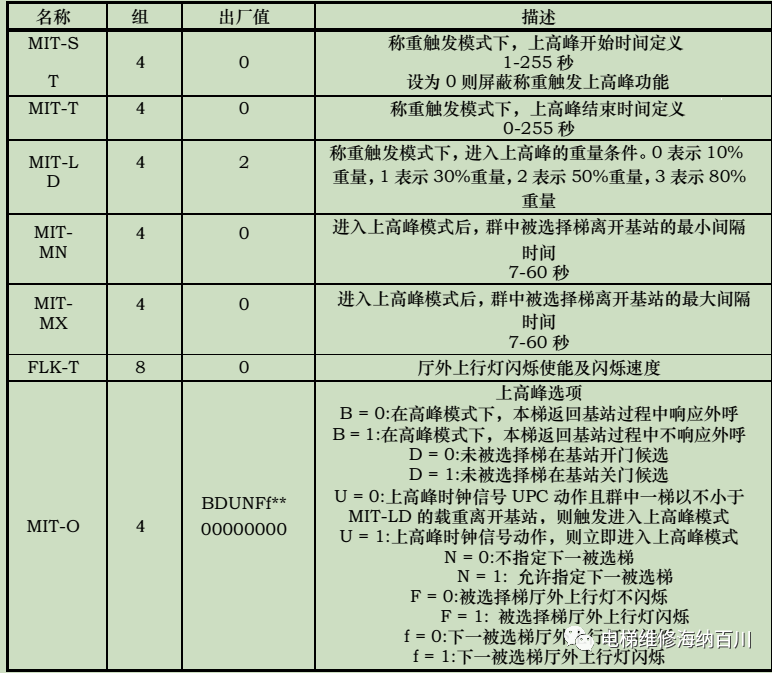

相关参数 (OCSS 版本 A1830015AAI)
I/O输入输出:
奥的斯电梯上高峰控制功能安装参数:奥的斯电梯上高峰控制功能有两种方法可以触发上高峰
1、称重触发:
在 MIT-ST 所定义的时间内,如群中有两台电梯以不小于 MIT-LD 所规定的载重离开基站,则梯群进入上高峰模式。
2、时钟触发:
MIT-O 的 U 位设为 0;当上高峰时钟信号 UPC 动作后,如群中一梯以不小于 MIT-LD 的载重离开基站,则触发进入上高峰模式。U 位设为 1,则只要 UPC 动作,立即无条件进入上高峰模式。时钟触发方式在有固定上下班时间的写字楼中应用很广。
A 、上高峰特征设置:
特征主要由 MIT-O 决定,注意除了 B 位以外,这个参数在群中每一台梯中应是一致的。
进入上高峰后,上高峰模式灯会点亮,提示乘客梯群已进入上高峰状态。
对于停在基站等候乘客的电梯,总是有一台被系统视为“被选择梯”,这台梯会开着门,厅外上行灯点亮,如要使之闪烁及闪烁频率可在 MIT-O F 位及 FLK-T 中设置,一定时间以后,此梯将执行向上运载服务,这个时间由 MIT-MN 和MIT-MX 决定,应根据实际情况进行设置。
在“被选择梯”被确认的同时,如果 MIT-O 的 N 位设置为 1,则系统也会指定“下一被选梯”目的是当“被选择梯”装满乘客后,其他乘客可以预先进入“下一被选梯”中等候离开基站。“下-被选梯”的行为与“被选择梯”相仿,开门等候,厅外上行灯点亮,如要使之闪烁及闪烁频率可在MIT-O f位及 FLK-T 中设置。
“被选择梯”离开基站后,原先的“下一被选梯”会马上接班,成为新一轮“被选择梯”,同时,系统也会再另外指定一台电梯作为“下一被选梯”,如此循环往复。
值得注意的是,“被选择梯”离开基站前,如“下一被选梯”已经达到或超过了 MIT-LD 的重量,则“下一被选梯”将立即离开基站执行任务。
为使乘客能区分“被选择梯”和“下一被选梯”,MIT-O 的F位与位设置应不相同。除了“被选择梯”和“下一被选梯”,在基站候选的其他电梯的门状态可由 MIT-O 的 D位决定,设为 0 时为开门等候,设为 1为关门等候。
为使接送乘客的效率得到进一步提高,还开放了返基途中不响应外呼的功能,可通过将 MIT-O的 B 位设置为 1来实现。当然,为了使外呼也能得到有效的服务,建议群中开放此功能的电梯数不超过 25%。
B 、上高峰的终止:
无论何种触发方式,退出上高峰必须具备两个条件,一是时钟开关 UPC 已断开,二是在 MIT-T所定义
的时间内,没有一台电梯以不小于 MIT-LD 的重量离开基站。

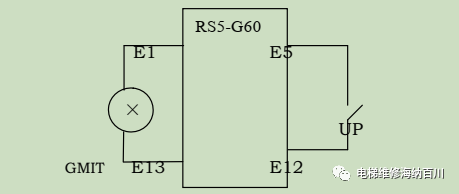

接线图示意 (以时钟触发为例):

奥的斯电梯上高峰控制功能
2、 MCS321

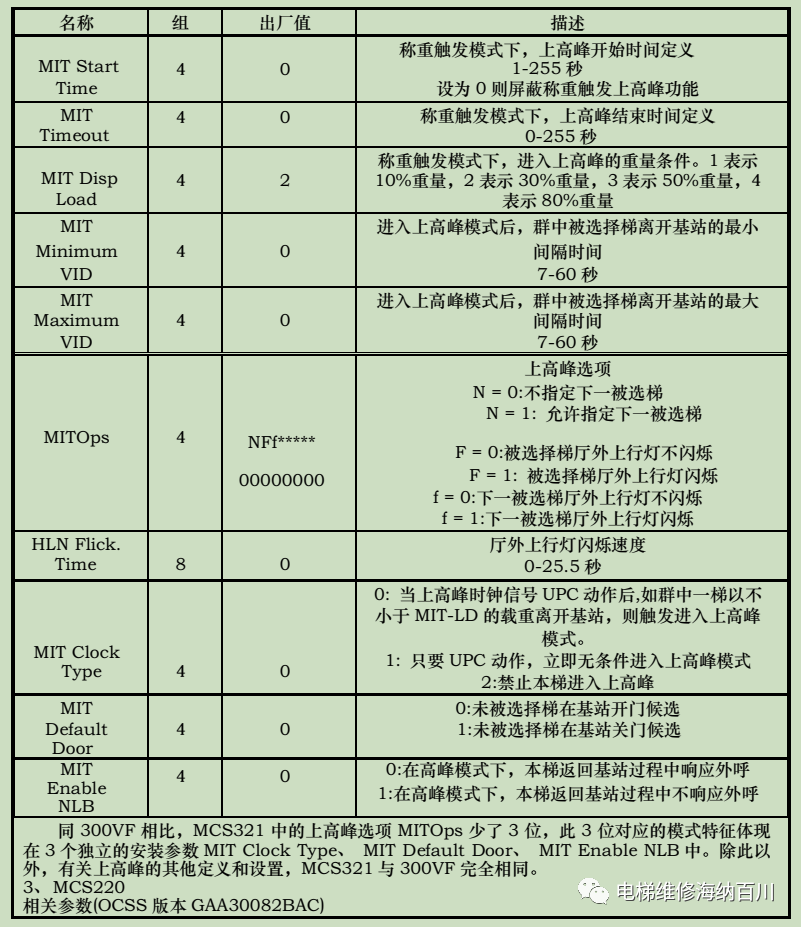

相关参数(OCSS 版本 GAE30075HAB)
I/0
奥的斯电梯上高峰控制功能安装参数:奥的斯电梯上高峰控制功能

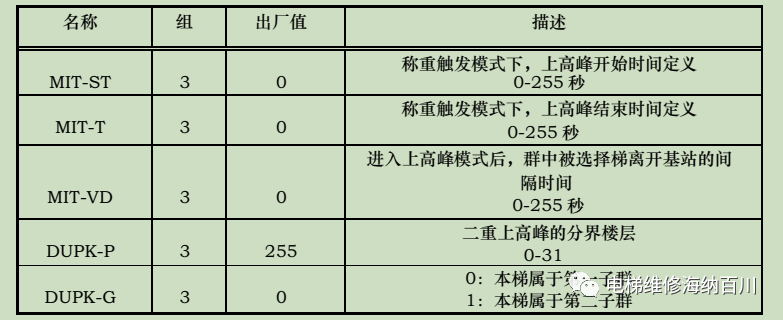

I/O:奥的斯电梯上高峰控制功能安装参数:奥的斯电梯上高峰控制功能与其他系统类似,MCS220 的上高峰也可以通过称重和时钟两种方式触发,实现方法也是基本致的,但一些条件和特征相对简单一些,表现为:称重触发默认为满载开关 LNS;不能对门状态及方向灯闪烁状态进行设置。
另外,MCS220 还具有一个二重上高峰的独特功能:DUPK-G 将群中所有电梯分成 2 个子群。在时钟开关 DUPC 动作下,如某梯属于第一子群则它将服务于基站及 DUPK-P 以下的楼层,并且不响应所有外呼;如属于第二子群,则它将服务于基站及 DUPK-P 以上的楼层,并且响应所有外呼。二重上高峰的其他特征与普通上高峰是一致的。

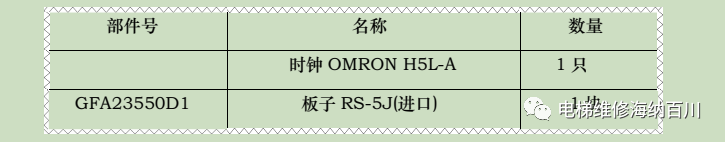

四。配方:
奥的斯电梯上高峰控制功能

关注我!有问题共同探讨!!互相学习!!!
