导靴调整指导说明
        当前的有/无齿轮低速(V ≤ 1.75m/s)客梯中,根据不同的工况,轿厢导靴的配置有大/小导靴两种。
下面先描述一下小导靴的调整方法:
1.小导靴的调整
        说明:安装导靴前,先拧调节螺母,使得支架与橡胶垫间隙 X 为 1mm,装上导靴后,拧松调节螺母,使调节螺母与支架面间隙 Y 为 2~4mm 左右,此时间隙 X 也应在 1~2.5mm 之间。然后拧紧紧固螺母。按前面步骤调整后,可通过适当晃动轿厢等方式,观察导靴的松紧程度,即应使导靴同导轨的配合程度保持基本接触,但不要太紧。同时,可根据此时的导靴-导轨配合状态对导靴的安装状态酌情进行微调。
导靴调整指导说明
导靴调整指导说明
说明:(1)如图(五)所示,调节四颗螺丝,即调整间隙 X1,取 X1=1~2mm。

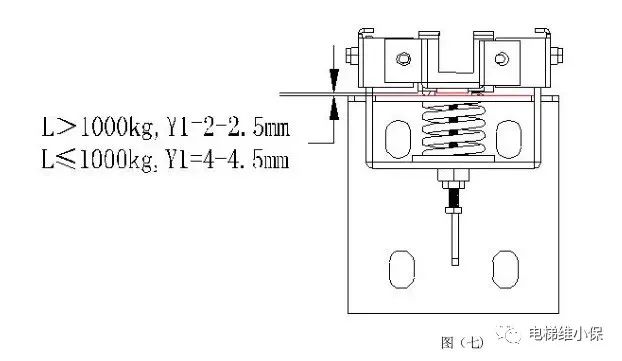

     (2)拧调节螺母图(六),使间隙 Y 调节到适当值,间隙 Y1 为如图(七)所示,可按照载重来定,
载重量>1000kg,则可取 Y1=2.0-2.5mm; 载重量≤1000kg,则可取 Y1=4-4.5mm。
      (3)装上导靴后,将调节螺母回调半圈.调整完毕后,紧固锁紧螺母。
      (4)按前几个步骤调整后,可通过适当晃动轿厢等方式,观察导靴的松紧程度,即应使导靴同导轨的配合程度保持基本接触,但不要太紧。同时,可根据此时的导靴-导轨配合状态对导靴的安装状态酌情进行微调。
