美迪斯电梯默纳克系统报E37解决过程

HS_ZC 故障分析评论15,145阅读模式

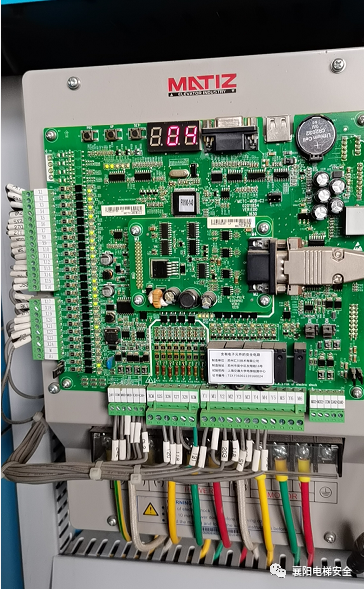

故障现象:电梯运行中报E37,困人

电梯品牌:美迪斯电梯,默纳克3000+系统、永磁同步电机

美迪斯电梯默纳克系统报E37解决过程-图片1

已做维修:已经更换过抱闸接触器、运行接触器、封星触点、2个抱闸监测开关。

美迪斯电梯默纳克系统报E37解决过程



E37故障代码解释:



E37抱闸反馈异常

子码101:抱闸接触器输出与抱闸反馈状态不一致

子码102:复选的抱闸接触器反馈点动作状态不一致

子码103:抱闸接触器输出与抱闸行程1反馈状态不一致

子码104:复选的抱闸行程1反馈状态不一致

子码105:启动运行开抱闸前,抱闸接触器反馈有效

子码106:抱闸接触器输出与抱闸行程2反馈状态不一致

子码107:复选的抱闸行程2反馈状态不一致

子码108:抱闸接触器输出与IO扩展板上抱闸行程1反馈状态不一致

子码109:抱闸接触器输出与IO扩展板上抱闸行程2反馈状态不一致

美迪斯电梯默纳克系统报E37解决过程-图片2

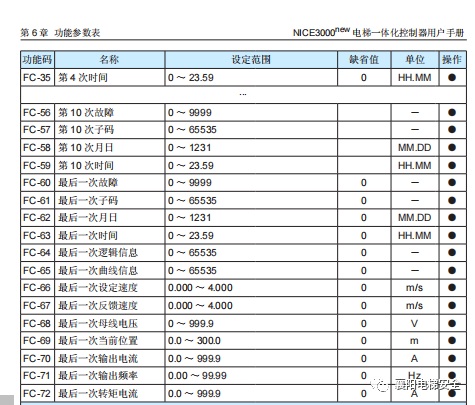

用服务器进FC-60/61查看最后一次代码为E37、故障代码子码为0104

子码104:复选的抱闸行程1反馈状态不一致

故障定位为抱闸行程开关

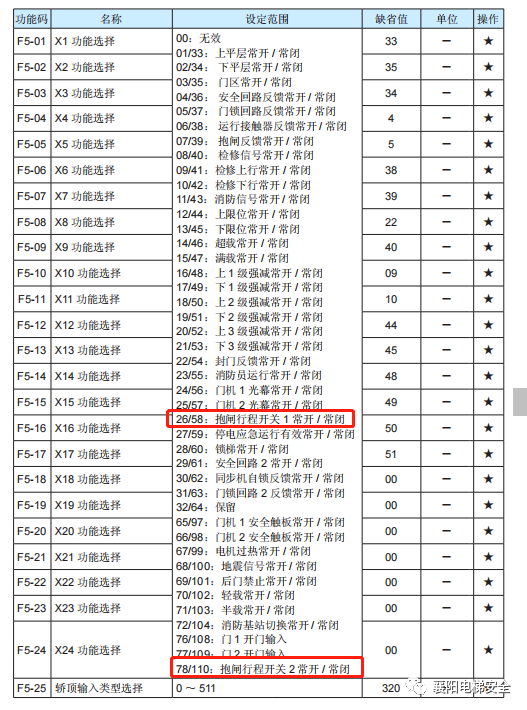

用服务器查看F5-4 /F5-18 参数都设置为58,所以无法排除为哪一个开关

美迪斯电梯默纳克系统报E37解决过程-图片3

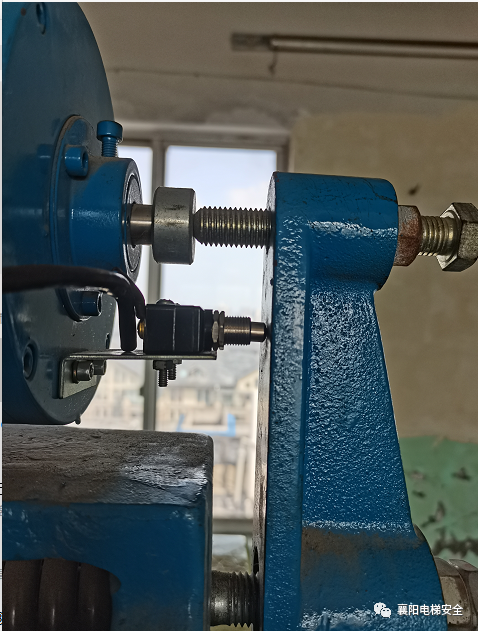

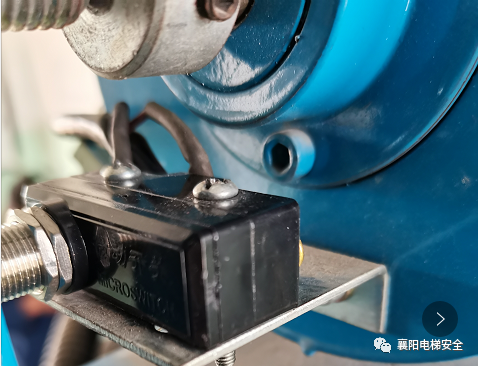

对两个开关从新进行调整发现新的开关行程太大,电梯抱闸打开的间隙没有那么大,很容易会造成误动作

美迪斯电梯默纳克系统报E37解决过程-图片4

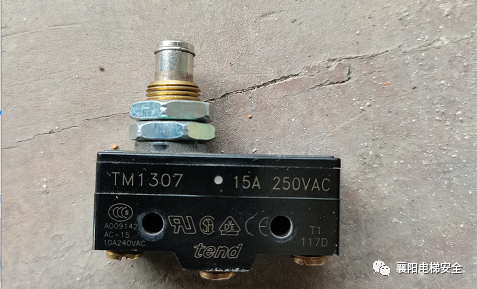

下图TM1307微动开关电梯上用的很多,行程短动作灵敏

新开关由于电梯公司没有现货,在电子市场购买通用开关,新开关行程太大,导致偶尔误动作。

美迪斯电梯默纳克系统报E37解决过程

解决办法:

购买两个同型号的抱闸开关更换

学到的经验:

抱闸行程开关不同于一般的原件,最好买同品牌同型号的进行更换,换一些替代的开关有时会误导维修人员,导致无法及时排除故障。
