蒂森电梯原理图之—封星接触器

HS_ZC 资料下载评论3,661阅读模式

上一篇一分钟看懂蒂森电梯电气原理图,接着讲现场发现一个K06.2接触器不吸合,我们应该怎样利用电气原理图现场查电路?


蒂森电梯原理图之—封星接触器-图片1

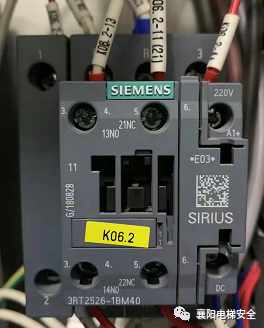

1、看接触器可以看出这个接触器是个直流220V,可以把电梯打在检修状态,用万用表直流把两个表笔放在线圈的A1+---A2-的位置,电动上或下看看线圈两端有么有直流220V电压,如果有电压接触器不吸合可以确认接触器损坏,需更换。如果没有电压我们进行下一步排查。

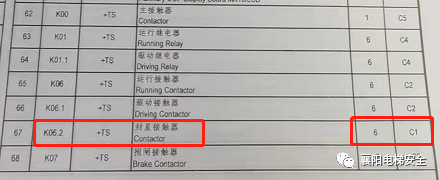

2、在图纸原件代号中找到K06.2,可以知道这个接触器是封星接触器,地址为6图区为C1。

蒂森电梯原理图之—封星接触器-图片2

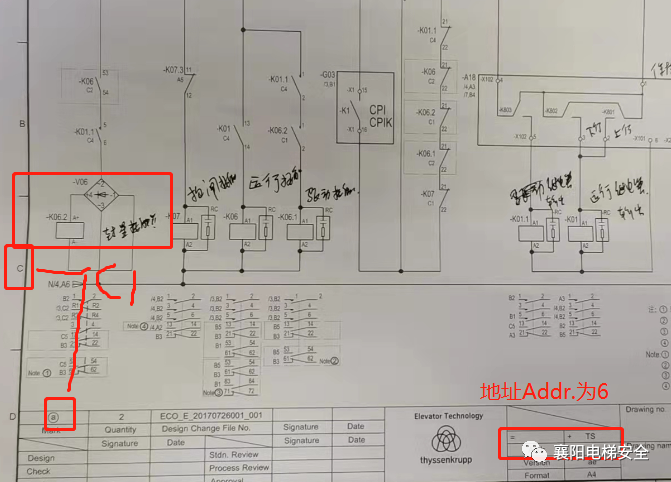

3、我们翻开第6页图纸在C1的位置可以找到K06.2可以看到上面有个V06我们从图纸上可以看出是一个整流桥,我们从前面的原件代号上查找V06,也是整流桥。我们用万用表的交流电压挡,两个表笔放在整流桥的2-3上,检修运行查看有没有ac220v电压,如果有电压整流桥损坏,如果没有电压我们进入下一步。


蒂森电梯原理图之—封星接触器-图片3

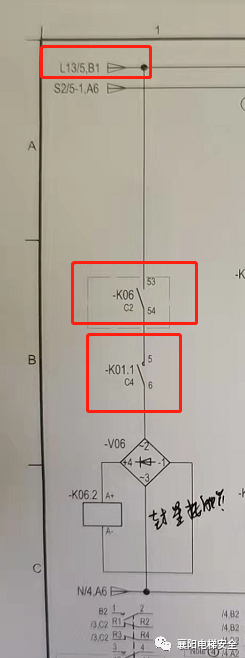

4、由图纸我们可看出整流桥要有电压K01.1的常开点5-6必须闭合,K06的53-54常开点必须闭合。用万用表查查这两组触点好坏。


一般到这里这个问题就应该解决了,因为如果L13的电源是从安全回路来的,如果L13没有电源电梯的安全回路肯定就不通,用服务器很容易查出。


蒂森电梯原理图之—封星接触器-图片4

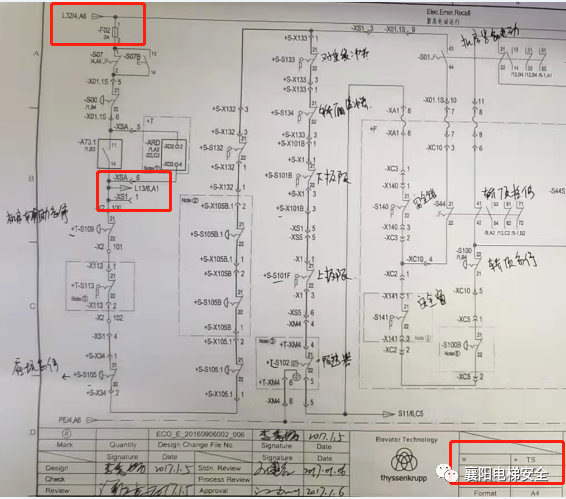

5、我们还是查查L13电源从哪里来的,L13来源L13/5,B1---A73.1相序----S00控制柜急停-----S07测试开关-----F02安全回路保险----L32/4,A6

蒂森电梯原理图之---封星接触器

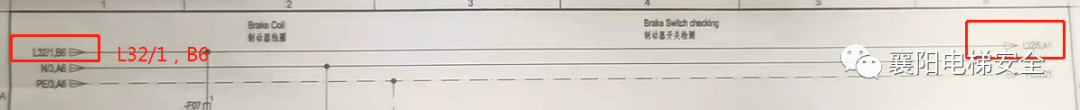

5、我们还是查查L13电源从哪里来的,L13来源L13/5,B1---A73.1相序----S00控制柜急停-----S07测试开关-----F02安全回路保险----L32/4,A6--L32/1,B6---K00的1-2触点---L31电源

蒂森电梯原理图之—封星接触器-图片5

蒂森电梯原理图之---封星接触器

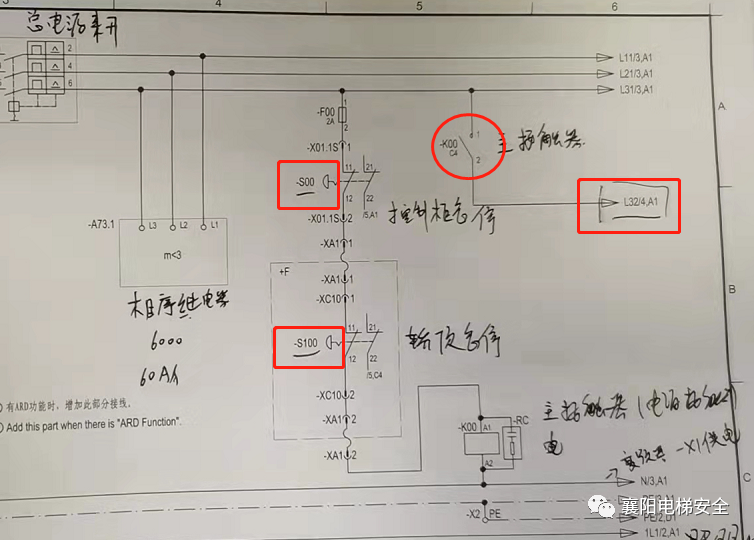

6、K00接触器要吸合S00控制柜急停和S100轿顶急停必须有效。


7、我们在捋一捋封星接触器电源的流向从总电源L31---K00接触器的12触点(控制柜急停和轿顶急停必须有效)---L32/1,B6---L32/4,A6----F02安全回路保险----S07测试开关---S00控制柜急停---A73.1相序---L13/5,B1---L13/6,A1---K06的53-54常开触点---K01.1的5-6常开点---整流桥的2----整流后送给接触器。
