新时达二代服务器刷机保姆级教程

HS_ZC 资料下载评论1,8631阅读模式

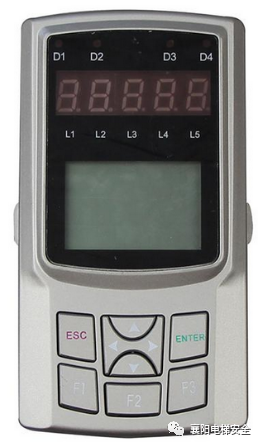

1、新时达二代服务器



新时达二代服务器刷机保姆级教程-图片1

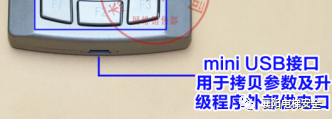

1)供电接口




新时达二代服务器刷机保姆级教程

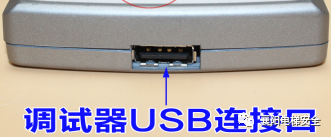

2)刷机接口(用于连接新时达服务器数据线USB口)



新时达二代服务器刷机保姆级教程

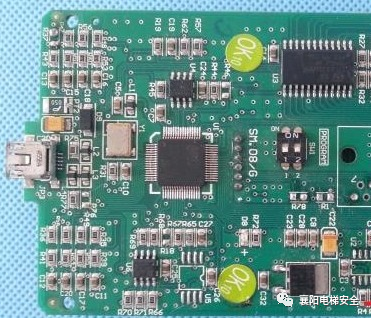

3)刷机设置

拆开服务器外壳



新时达二代服务器刷机保姆级教程


1.首先打开操作器, 操作里有一个SW1    12拨码开关,把两个开关都拨到NO状态。

2.线的联接很重要,准备  USBRS232数据线,  RS2329针头和服务器的数据线(9针头)相连,服务器的一头USB和操作器相连,,服务器的另一头接电源,可以用手机的充电宝供电.

3.重点事项 ,把操作器拨码后,操作器会没有显示,选连232数据线,在接电源  最后打开软件,如果成功  COM那一项会自动选择对你的电脑端口选项,比如COM1。如果点下步没有成功, 只有在把操作器电关了,把软件关了, 在上电,在开软件,多试几次,直到点得下一次为止。

此软件也可以刷AS380主板


2、新时达二代服务器——刷机数据线

准备三条线

1)一条新时达二代服务器数据线、

一端连接新时达二代服务器的USB口,另一端连接USB转232串口线DB9公头



2)一条USB转232串口线

一端连接新时达二代服务器数据线DB9母头,另一端连接电脑的USB口



3)一条mini 5P USB线给新时达服务器供电

一端连接新时达二代服务器mini USB口,另一端连接电脑USB口



3、安装USB转232线驱动

4、电脑通信口设置

“我的电脑”——点右键“属性”——设备管理器——设置通信口为COM1

操作见《USB转串口-串口COM修改》录像。

5、安装刷板软件

在文件夹《新时达二代服务器和二代主板刷机软件)》内,双击安装

新时达二代服务器刷机保姆级教程-图片2


6、烧录软件为 Flash Loader  Demonstrator , 图标如下


 新时达二代服务器刷机保姆级教程


7、操作软件

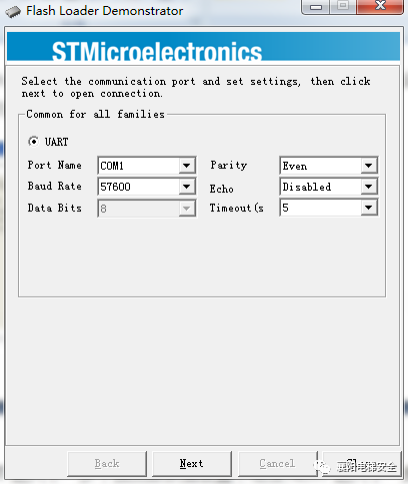

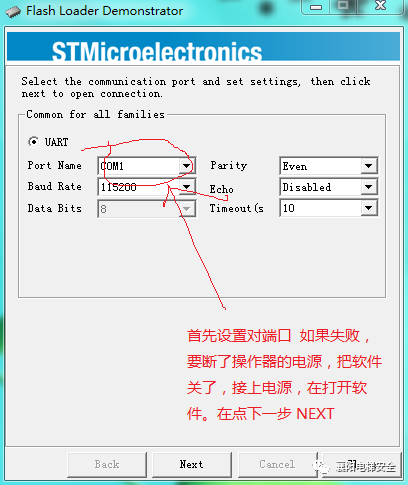

1)打开Flash Loader Demo软件设置好COM串口, 其余不动。若设置软件设置COM1,电脑属性->设备管理设置也要设置COM1。见《USB转串口-串口COM修改》

新时达二代服务器刷机保姆级教程

新时达二代服务器刷机保姆级教程

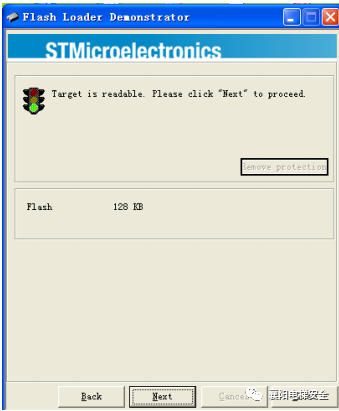

2)单击 NEXT 进入下一步,按照默认值设置,继续 NEXT 进入下一步直至出现图



新时达二代服务器刷机保姆级教程

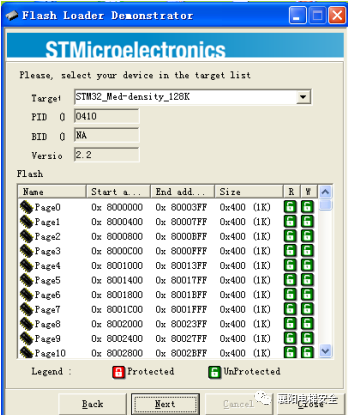

主板上CPU 芯片对应选择(请查看板上CPU芯片型号),参见以下对照表



新时达二代服务器刷机保姆级教程

新时达二代服务器刷机保姆级教程

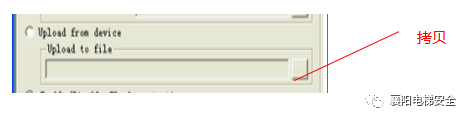

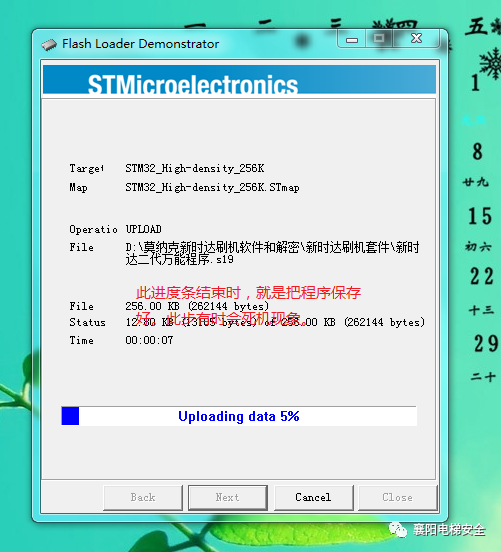

3)拷贝程序



新时达二代服务器刷机保姆级教程

4)烧写程序

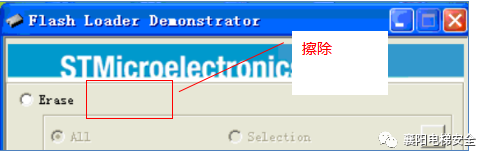

记住这一步骤 进行时先点击 Ereas(擦除)

新时达二代服务器刷机保姆级教程

新时达二代服务器刷机保姆级教程

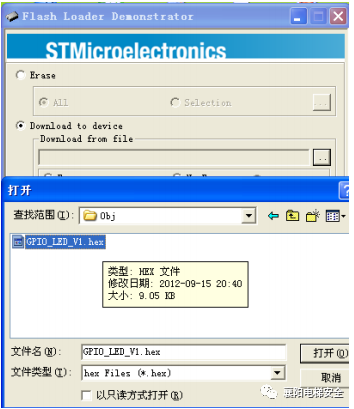

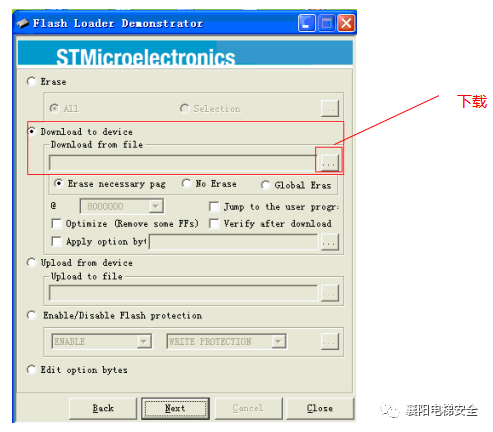

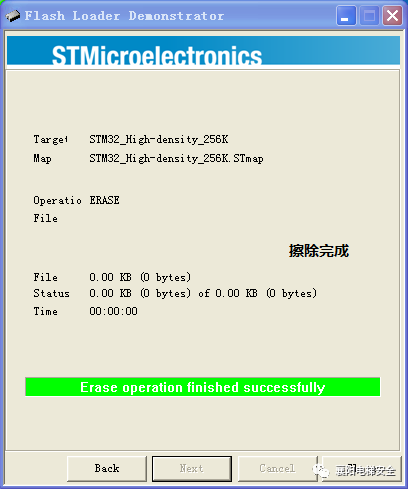

5)将芯片擦除完以后 在点击下图 (打开需要烧写的程序)



新时达二代服务器刷机保姆级教程

新时达二代服务器刷机保姆级教程

新时达二代服务器刷机保姆级教程

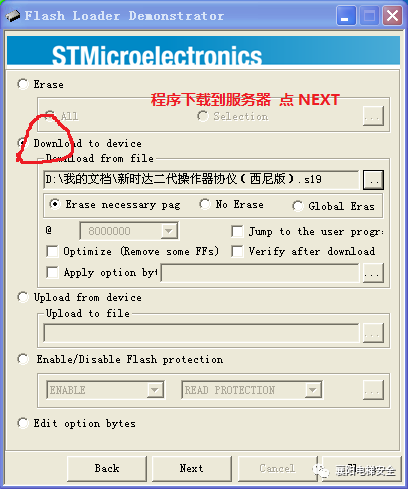

6)最后一步点击NEXT进行下一步 自动烧录到主板 直到进度条走完(绿色进度条)

新时达二代服务器刷机保姆级教程

刷机完成后把操作里有一个SW1    12拨码开关,把两个开关都拨到OFF状态
