一、电梯的定义及主参数

电梯是服务于规定楼层的固定式升降设备。它具有一个轿厢,运行在至少两列垂直的或倾斜角小于15°的刚性导轨之间。轿厢尺寸与结构型式便于乘客出入或装卸货物。

电梯主参数:

1.额定载重量(KG)

2.额定速度(m/s)

二、电梯的分类

1.按用途分类:乘客电梯(代号:TK)、载货电梯(TH)、客货(两用)电梯(TL)、病床电梯(TB)、住宅电梯(TZ)、杂物电梯(TW)、船用电梯(TC)、观光电梯(TG)、车辆电梯(汽车用电梯)(TQ)、其他电梯。

2.按运行速度分类:

a超高速电梯:3-10m/s或更高的电梯,通常用于超高层建筑物内。

b高速电梯(甲类梯):2-3m/s的电梯。通常用在16层以上的建筑物内。

c快速电梯(乙类梯):>1而≤2m/s的电梯。通常用在10层以上的建筑物内。

d低速电梯(丙类梯):1m/s及以下的电梯。通常用在10层以下的建筑物或客货两用电梯或货梯。

3.按拖动方式分类:直流电梯(代号:Z)、交流电梯(J)、液压电梯(Y)、直线电机驱动电梯(高科技产品?)。

4.按操纵控制方式分类:按钮控制电梯(代号:AZ、AS)、信号控制电梯(XH)、集选控制电梯(JX)、下(或上)集选控制电梯、并联控制电梯(BL)、梯群程序控制电梯(QK)、梯群智能控制电梯、微机控制电梯(W)

三、电梯的基本规格及型号

1.包括七个参数组成:a电梯的用途、b额定载重量、c额定速度、d拖动方式、e控制方式、f轿厢尺寸、g门的型式

通过以上七个方面的参数基本可以确定一台电梯的服务对象、运送能力、工作性能以及对井道的机房等的要求,这些内容的搭配方式,又称为电梯系列型谱。

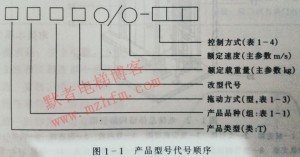

产品型号代号顺序如图:

【默者学电梯】电梯的规格型号与分类



第一部分是类、组、型和该型代号。

第二部分是主参数代号,其左上方为电梯额定载重量,右下方为额定速度,中间用斜线分开,均用阿拉伯数字表示。

第三部分是控制方式代号,用具有代表意义的大写汉语拼音字母表示。

2.电梯产品型号示例

a  TKJ1000/2.5—JX:表示调速乘客电梯。额定载重量1000KG,额定速度2.5m/s,集选控制。

b  TKZ1000/1.6—JX:表示直流乘客电梯。额定载重量1000KG,额定速度1.6m/s,集选控制。

c  TKJ1000/1.6—JXW:表示微机控制,交流调速乘客电梯。额定载重量1000KG,额定速度1.6m/s,微处理机的集选控制。

d  THY1000/0.63—AZ:表示液压货梯,额定载重量1000KG,额定速度0.63m/s,按钮控制,自动门的结果组成如图:

【默者学电梯】电梯的规格型号与分类

欢迎关注默者博客:www.mzhfm.com  默者QQ群:431733538  默者公众号:mozhedt

上一节回顾:《电梯的发展与现状》

下一节来学习:《电梯的总体结构及基本要求》
