东芝电梯上行超速保护装置操作说明

夹绳器动作试验方法、保养确认项目

1、适用于对应新国标的防止轿厢超速行驶夹绳器RB10-150和RB10-160 的动作试验和保养方法。

本装置的对象机种为CV190、CV160、CV160HS、STYF（货梯），对应主机形式为TM30B、TM40E、TM55D、TM70C。

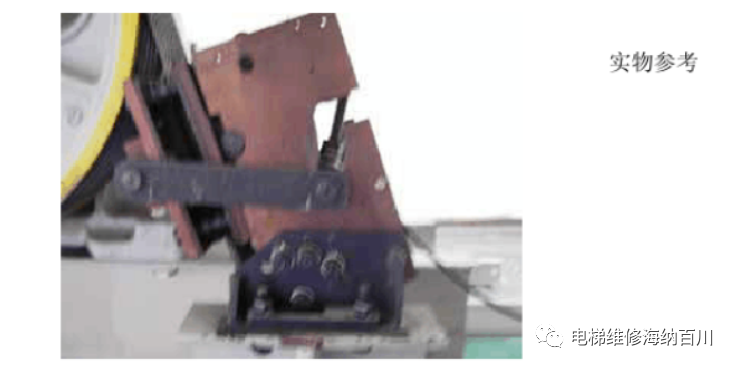

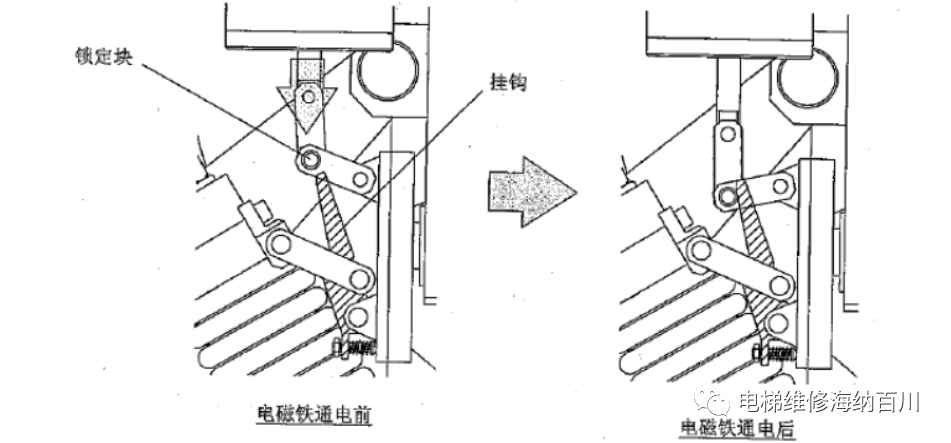

2、本品采用以限速器开关的超速信号使电磁线圈断电，这是电磁线圈内弹簧弹起带动挂钩，挂钩约束的储能弹簧释放，使夹绳器加紧曳引绳，使电梯停止运行或至少将速度降至缓冲器设计的承受范围内，同时有一个电器开关在夹绳器装置动作时保持切断安全回路的状态。

3、动作试验步骤

1）将电梯检修开关（INS）打开，电梯处于检修停止状态

2）通过对讲确认轿厢内没有乘客

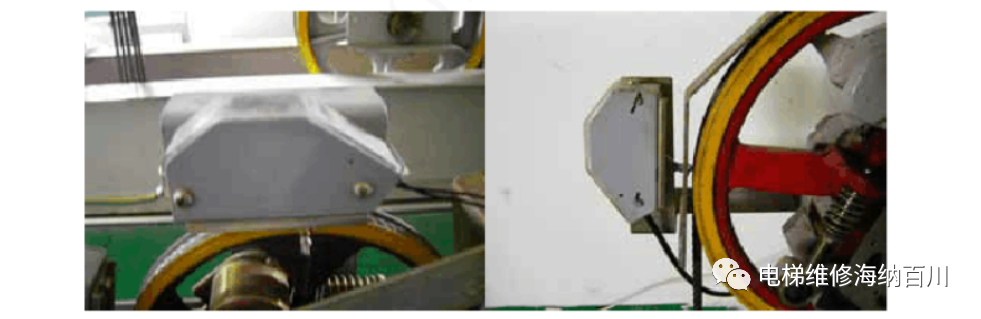

3）打开夹绳器黄色护罩

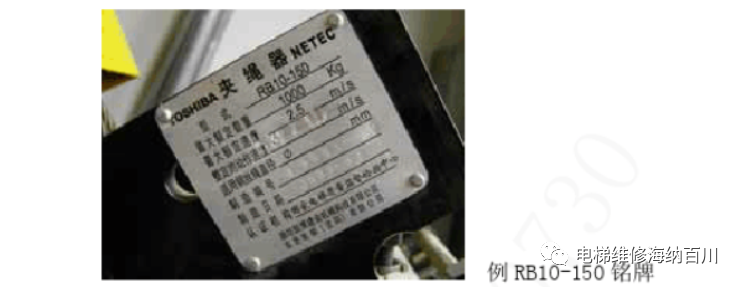

4）确认夹绳器型号

5）人为动作上行超速检测开关，下图为开关安装位置

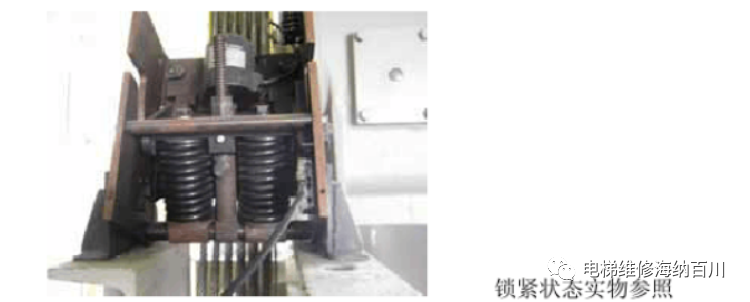

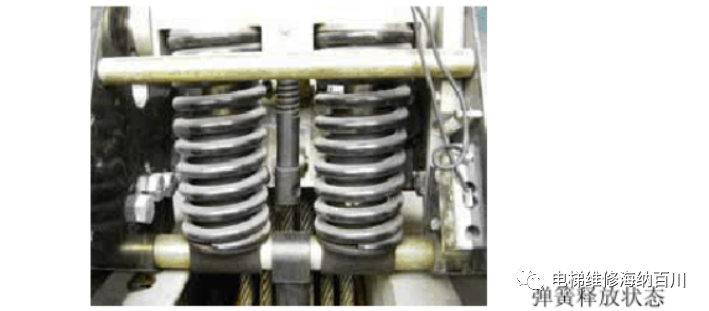

6）确认夹绳器缺失加紧曳引钢丝绳，压紧弹簧得到释放

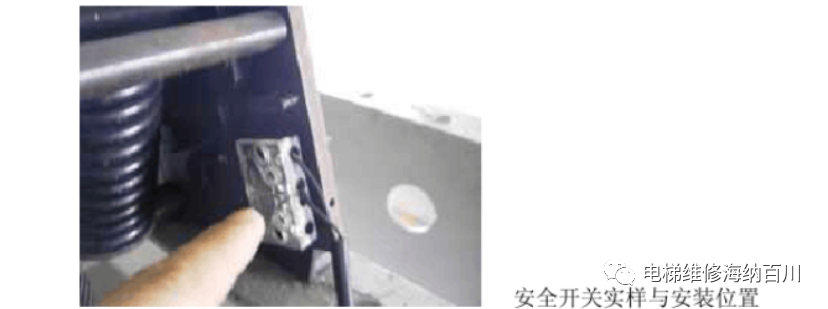

7）确认安全开关动作，安全回路得到切断，夹绳器弹簧没有压紧前应始终保持动作状态

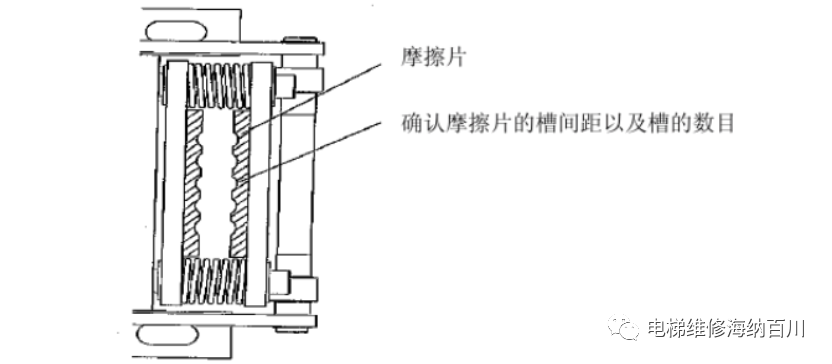

4、确认摩擦片的槽间距以及槽的数量

为使摩擦片的沟槽与曳引绳对齐，将夹绳器左右进行调整

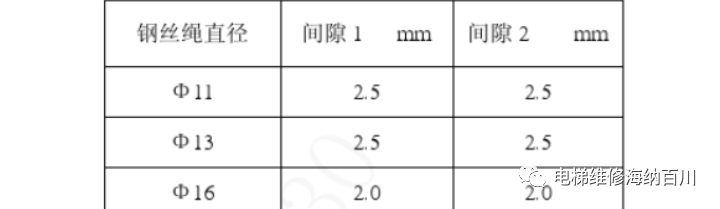

5、夹绳器制动间隙的调整

为了从侧面看间隙，间隙1、间隙2应相等，前后调整夹绳器

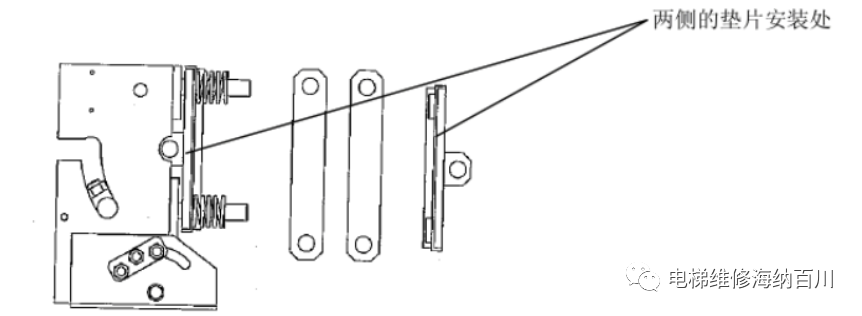

通过调价或减少垫片来满足间隙1和间隙2的尺寸要求

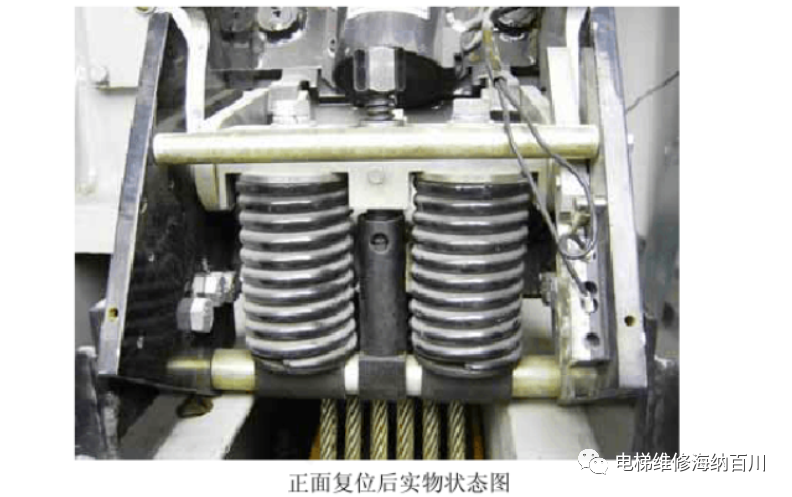

6、夹绳器的复位

1）确认夹绳器复位专用工具

3）用复位扳手拧紧复位螺母，压紧弹簧

★锁紧复位螺母时的注意事项：

1、作业者切勿站在夹绳器的正面，宜站在侧面

2、挂钩不至于严重倾斜，若挂钩倾向弹簧侧严重，则拧紧复位罗怒时能将挂钩损坏，确认拉杆正确的挂在挂钩上。

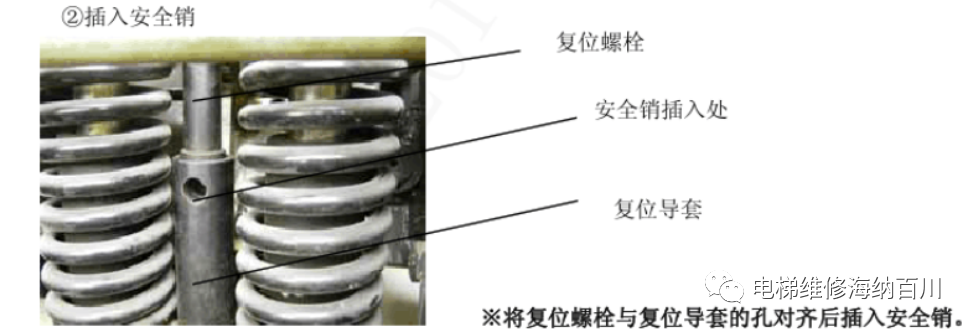

3、安全销前端和挂钩接触，若插入安全销后，其前端接触挂钩时，请不要强行继续拧紧，将安全销先拔出一点，确认没有接触的情况下再拧紧。

4、在压紧弹簧过程中，拉杆有可能由于同挡板角度过大而顶死，造成无法完全下压到位。

4）复位上行超速检知开关

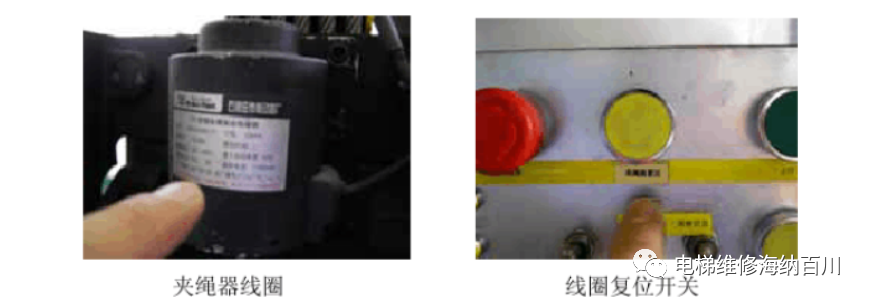

5）复位夹绳器线圈（按下线圈复位按钮）

6）稍微松复位螺母，确认到弹簧没有动后将螺母松到顶上

★在松复位螺母的时候，不要在夹绳器的上部观看。然后一旦将螺母松掉以后绝对不能讲授放入夹紧部位

7）拔出安全销

8）将复位螺栓降到最底部后，稍微的拧复位螺母

9）装上罩盖并固定

10）恢复成NOR状态

7、其它项目

1、确认夹绳器线圈接线

2、确认安全开关接线

3、试验后确认节省器本体固定牢固、可靠

4、活动部位适当加注润滑机油

作者：夏长山
