蒂森UCMP轿厢移动测试及复位方法

HS_ZC 调试说明评论11,988阅读模式

UCMP功能测试

一、轿厢上行制停距离测试注意空载状态下

1、将电梯轿箱停靠在次高层平层位置

2、按下主板锁门按钮(MC1∶S4在MZ1、MC2∶S804按钮),将电梯打切换至紧急电动运行状态。

3、操作控制柜上的按钮使轿厢下行驶离门区,然后上行进入门区,(MC1∶SR模块H2灯点亮、MC2∶Zone灯点亮)。

4、按下TUV按钮(MC1∶S5在MZ1、MC2∶S805)。

5、连上诊断仪,控制系统切换至Teach-in模式(进入15AF直至测试结束)。

6、设置检修速度为0.15m/s(AF34参数)。

7、将控制柜中Xu1上的插件拔下,插到Xu2插件上。

8、持续按下控制柜上行+安全按钮,直至电梯停止运行。

9、计算S1值移动位置距离

(1)按下控制柜急停按钮,打开厅轿门。

(2)S2∶电梯门区码板或者门区磁条长度。

(3)S3∶电梯停止后,轿厢地坎和厅门地坎垂直距离。

(4)S1∶对应试验速度的允许移动距离=(S3)-(S2)/2。

10、以上步骤共做3次并记录相应数据。

11、验证完成,切断控制系统电源,将Xu2上的插件拔下,插到Xu1上,电梯恢复成正常运行模式。

二、UCMP故障复位方法

1、在紧急电动模式下,切断控制系统电源总开关。

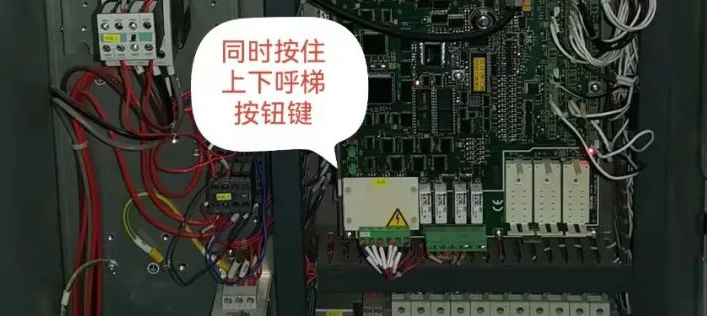

2、持续按下主板复位按钮(MC1∶S1+S2按钮在MZ1上、MC2∶S801+S802按钮),如下图按住上下呼梯按钮在合上总开关控制系统上电后。

蒂森UCMP轿厢移动测试及复位方法

3、系统复位完成后松开按钮。

注意:轿厢意外移动故障现象检修不能运行外呼显示—横杠,主板报96AA,5500故障等。
