三菱电梯印版验证方法

三菱电梯轿厢显示E验证方法

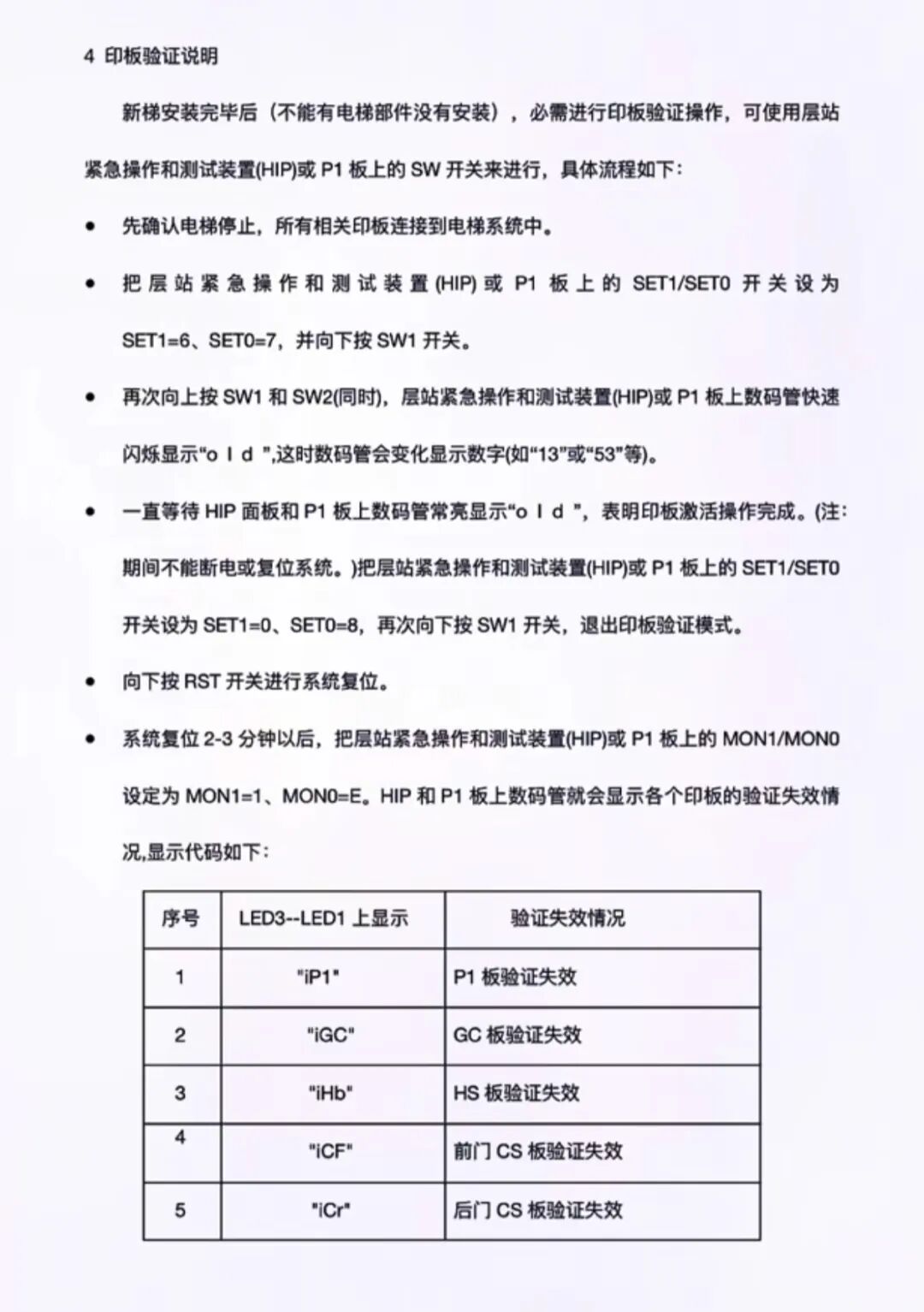

使用P1板上的SW开关进行印板验证操作的流程

(1)先确认电梯停止，所有相关印板连接到电梯系统中。

(2)再确认电梯各个印板的WDT跳线跨针(如果有)处于不跨接的状态

(3)P1板上的SET1/SETO开关设为SET1=6、SETO=7，并向下按SW1开关。

(4)P1板上数码管慢速闪烁显示“old”。

(5)再次向上按SW11和SW2↑(同时)，

P1板上数码管快速闪烁显示“old”，

这时数码管会变化显示数字(如“13”或“53”等)。

(6)一直等待P1板上数码管常亮显示“old”，

表明写入完成。(注意:期间不能断电或复位系统。)

(7)把P1板上的SET1/SETO开关设为SET1=0、SETO=8，再次按下sw10开关，

等待退出印板验证模式进入标准设定模式。

(8)当电梯进入了标准设定模式后，

向下按RST开关进行系统复位。

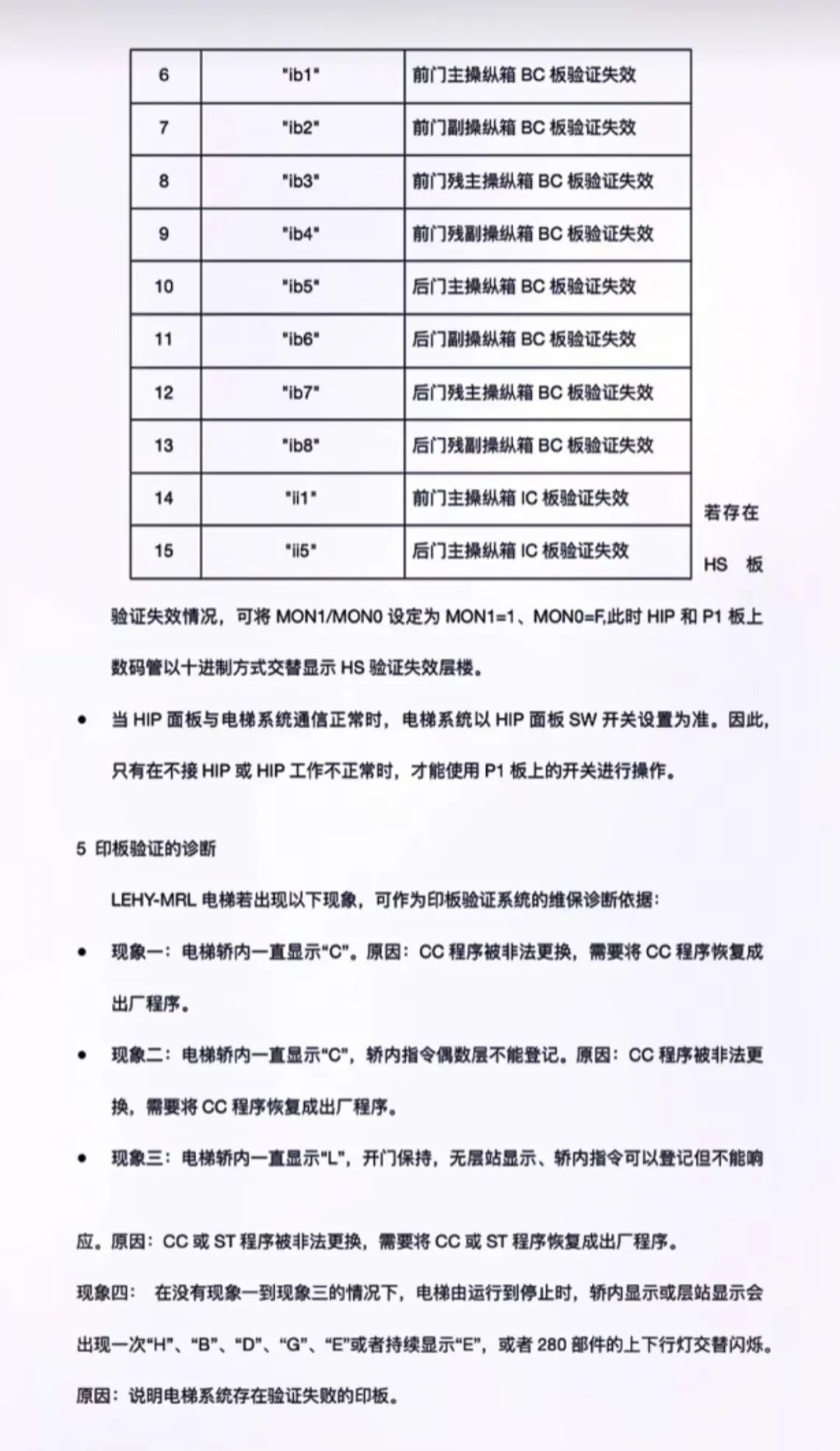

(9)各个印板的验证情况，需要等系统复位3分钟以上，

使用P1板上数码管来查，看验证结果。
