默纳克3000专用功能代码开通资料

如某电梯需要将轿顶输入信号的类型按下表设置：

BIT0       光幕1     常闭

BIT1       光幕2     常闭

BIT2       开门限位1     常闭

BIT3       开门限位2     常闭

BIT4       关门限位1     常闭

BIT5       关门限位2     常闭

BIT6       开关量称重3（满载） 常开

BIT7       开关量称重4（超载） 常开

二进制表示为11000000，对应十进制数为192，则F5-25设为192。

计算公式：11000000=1*2⁶+1*2⁷=64+128=192

F5-33：程序控制选择

该位为“1”则表示功能开通；“0”表示功能关闭共16位含义如下

Bit0：保留

Bit1：保留

Bit2：保留

Bit3：保留

Bit4：到站钟夜间取消功能

Bit5：输入功能25/57用作电机（

 设1：过热输入或地震检测功能；

 设0：用作光幕信号）

Bit6：检修到正常运行条件增加门锁断开一次

Bit7：小键盘不显示故障代码

Bit8：设1：开门到位立即撤销门命

     设0：开门到位1秒后撤销开门命令

Bit9：抱闸反馈异常停车保持功能

Bit10：保留

Bit11：保留

Bit12：保留

Bit13：保留

Bit14：保留

Bit15：保留

二进制转十进制及对应楼层服务的设置方法

​

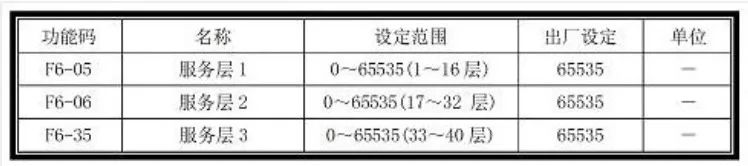

F6-05 服务楼层1 对应1～16 层，此组参数设定电梯在1 ～ 40 楼层中的服务层。

F6-06 服务楼层2 对应17～32 层，

F6-35 服务楼层3 对应33～40 层。

此组参数的设置方法如下：

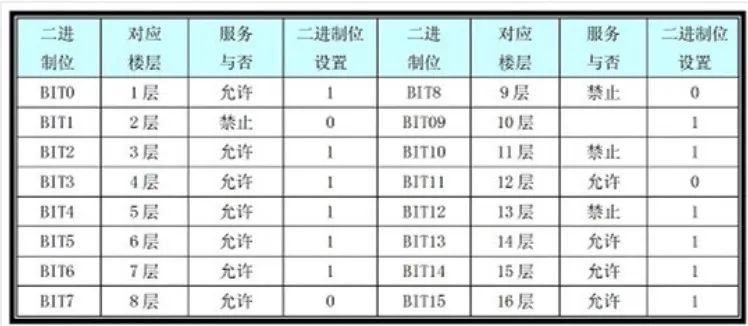

楼层允许服务与否通过一个16 位的二进制数来控制，此二进制数从低位到高位分别代表电梯的16 层地址，相应位设为1，表示电梯将响应此楼层地址的召唤，相应位设为0，则电梯将不响应此楼层地址的召唤。例如：某16 层站电梯需要服务的楼层如下表所示：

​

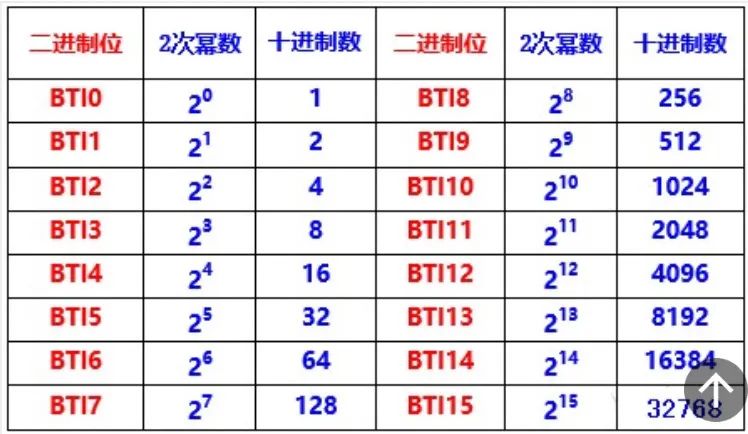

BTI0～15是功能代码，数字代表的是2的次幂即20～15，功能全开通十进制数为：65535；

    要开通哪些功能，要用65535减去关闭功能的十进制数即可。

    0：表示此功能关闭，1：表示此功能开启。

​

F6-05(1～16)/F6-06(17～32)

代码填入的方法：例：最高楼层为6层，即1～6。不服务层为：2、4层。

计算方法如下：

F5-05=65535-2-8=65525。

其它功能的设置也如上所述。

[Bit0～15]是功能代码，0～15数字代表的是2的次幂即2^0～15。

B

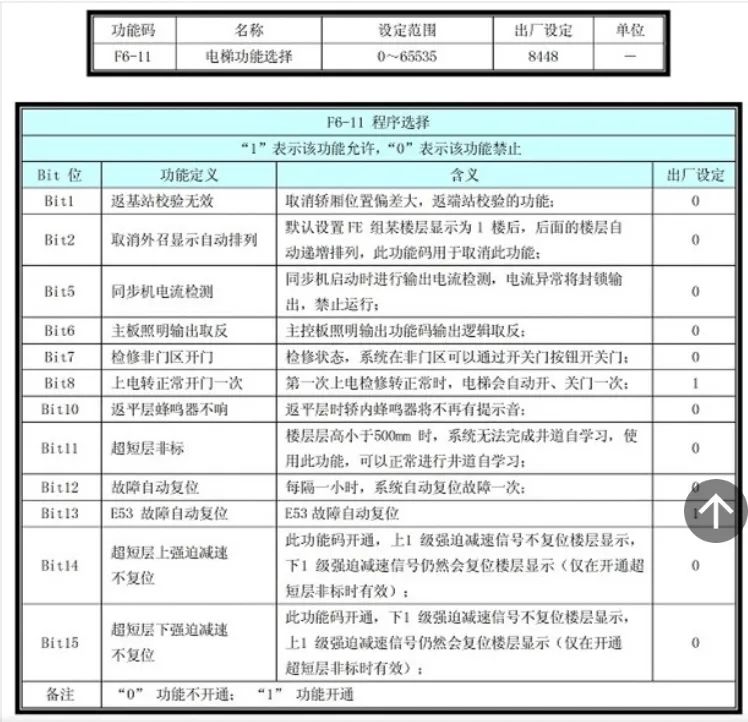

F6-11：电梯功能选择；设为：8464

​

此功能码为电梯功能选择，按位表示标记含义，该位为“1”时表示该功能有效，“0”无效，

共有16 位含义如下：

BIT0       保留

BIT1       位置偏差大返基站功能选择

BIT2       取消外召地址自动排列

BIT3       保留

BIT4       停车300MS电流斜线方式有效        1

BIT5       同步机启动电流检功能有效

BIT6       主板照明输出取反

BIT7       检修非门区开门有效

BIT8       第一次上电检修到正常开门一次      1

BIT9       无称重应急启动方向判断功能选择

BIT10     反平层蜂鸣器不响

BIT11     超短层功能

BIT12     保留

BIT13     E53故障自动复位                   1

BIT14     保留

BIT15     保留

部分厂家的永磁同步电动机在电梯应用场合中启动、停止时，由于电动机中电流的突然变化，

产生了比较大的声音。

通过F6-11 的BIT4、BIT5 两个功能选择可以对启动停止进行特殊处理，以消除声音。

对于启动时，使用中除了F6-11 的BIT5 位要设置为1，F3-18 也要大于0.2s。

该功能还能在电机抱闸没有打开之前，检测出输出接触器的触点异常情况。

FA-01：运行显示1

此功能码由一个16 位的二进制数控制操作键盘显示16 种运行状态参数。

每个参数由一位二进制位控制，“1”表示显示该参数，“0”表示不显示该参数。

如在电梯运行过程中要按如下表所示的方式显示参数，则相应的二进制设置为：

BIT0       运行速度显示                1

BIT1       设定速度显示                1

BIT2       母线电压显示                1

BIT3       输出电压不显示            0

BIT4       输出电流显示                1

BIT5       输出频率显示                1

BIT6       输入端子低位不显示    0

BIT7       输入端子高位不显示    0

BIT8       输出端子不显示            0

BIT9       当前楼层不显示            0

BIT10     当前位置不显示            0

BIT11     轿厢负载显示                1

BIT12     轿顶输入状态不显示    0

BIT13     轿顶输出状态不显示    0

BIT14     系统状态显示                1

BIT15     预转矩电流不显示        0

则设定的二进制数为0100100000110111，对应的十进制数为18487，FA-01 应设为18487。

这些显示的参数可通过操作键盘上的移位键>>进行切换。

二进制数0100100000110111，转换为十进制数为18487，则FA-01应设为18487。

 FA-02：停机显示

此功能码由一个16 位的二进制数控制操作键盘显示12 种停机状态参数，

显示的参数可通过操作键盘上的移位键>>进行切换，如下表。设定方法同FA-01。

BIT0       额定速度

BIT1       母线电压

BIT2       输入端子低位

BIT3       输入端子高位

BIT4       输出端子

BIT5       当前楼层

BIT6       当前位置

BIT7       轿厢负载

BIT8       额定梯速减速距离

BIT9       额定梯速减速距离

BIT10     轿顶输入状态

BIT11     系统状态

NICE3000 停车与运行参数是技术人员现场调试时重要参考手段，下面详细描述各个变量的含义：

运行速度：电梯运行的实际速度，是旋转编码器反馈的速度，其最大值是电梯最大速度（F0-03），

单位是m/s。设定速度：电梯运行时NICE3000 的设定速度，是电梯当前理论计算应该运行速度，

单位是m/s。

母线电压：NICE3000 直流母线电压的数值，单位是V。

输出电压：NICE3000 输出PWM 波形的等效电压有效值，单位V。

输出电流：NICE3000 驱动电动机运行时实际电流的有效值，单位A。

输出频率：运行中电动机实际的频率，该参数与运行速度是固定的对应关系，单位Hz。

输入端子低位：按位表示输入端子标记含义，该位为“1”则表示信号有效，

FB-02：门1服务层1     出厂设定    65535

FB-04：门2服务层1     出厂设定    65535

此功能码由一个16 位的二进制数控制1～16 层内允许门1 正常开关门的楼层。

每一个楼层层门由一位二进制位控制。

设1：相应楼层门1 可正常开关门；设0：禁止相应楼层门1开门。

其设置方法同F6-05，详见6.7 节。

注意：用户在设定本参数时请不要与F6-05、F6-06 冲突！必须保证电梯门机的服务层首先

是系统的服务楼层。

FB-03：门1服务层2     出厂设定    65535

FB-05：门2服务层2     出厂设定    65535

此功能码由一个16 位的二进制数控制17～31 层内允许门1 正常开关门的楼层。

每一个楼层层门由一位二进制位控制。

设1：相应楼层门1 可正常开关门；设0：禁止相应楼层门1 开门。

FC-01：程序控制选择   出厂设定   1

BIT0：过载保护选择 0：禁止 1：允许

BIT1：输出缺相选择 0：缺相保护 1：缺相不保护

BIT2：过调制功能选择 0：过调制功能有效  1：过调制功能无效

BIT3：保留

BIT4：关门到位判断光幕 0：不从新开门 1：从新开门

BIT5：DSP通信判断 0：短线检测  1：不进行短线检测

BIT6：控制板超速判断 0：有效 1：无效

BIT7：停车到平层功能 0：无效 1：停车非门区继续运行10秒（最大）

FE-32：厂方功能选择1      出厂设定     35843

该功能码设定电梯厂需要的功能。每一个功能是否允许由一位二进制位控制，

“1”表示该功能允许，“0”表示该功能禁止。

如有一台电梯需要司机功能、消防返基站功能、检修自动关门、

内召召唤误删除和门锁短接检测功能有效，其它功能无效，则相应功能的二进制设置如下表：

BIT0       司机功能                    1

BIT1       消防返基站功能          1

BIT2       再平层功能                 0

BIT3       提前开门功能              0

BIT4       外召粘连去除              0

BIT5       夜间保安层功能          0

BIT6       下集选高峰服务          0

BIT7       高峰服务                     0

BIT8       分时服务层功能          0

BIT9       独立运行                     0

BIT10     检修自动关门              1

BIT11     轿内指令误删除          1

BIT12     厅外召唤误删除          0

BIT13     应急自溜车功能          0

BIT14     应急自救超时保护       0

BIT15     门锁短接检测功能       1

上表的二进制数表示为：1000110000000011，转换为十进制数为35843，则FE-32应设为35843。

1000110000000011=1*2⁰+1*2¹+1*2¹⁰+1*2¹¹+1*2¹⁵=1+2+1024+2048+32768=1+2+35840=35843

FE-33：厂方功能选择2      出厂设定     32

该位为“1”则表示功能开通；“0”表示功能关闭共16位含义如下：

出厂默认选择强迫减速粘连检测功能，见下表：

BIT0       抱闸快速检测                                                0

BIT1       开门到位保持开门                                         0

BIT2       运行中不输出关门                                         0

BIT3       检修关门检测关门到位                                  0

BIT4       触点粘连自动复位                                         0

BIT5       强迫减速开关粘连检测                                  1

BIT6       同步机封星接触器停机输出                           0

BIT7       保留                                                              0

BIT8       封星接触器常闭输出                                      0

BIT9       反平层立即停车                                             0

BIT10     称重模拟量输入采用10位AD 采样                  0

BIT11     轿厢熄灯后不输出关门指令                           0

BIT12     非服务层反平层不停车                                  0

BIT13     高速电梯保护功能选择                                  0

BIT14     停车后无召唤情况下，电梯不显示方向         0

BIT15     贯通门独立控制                                            0

FF组厂家参数

FF-00：厂家密码    出厂设定    01430

FF-01：NICE3000额定功率代码

常用对应表格：

13 对应 7.5KW

14 对应 11KW

15 对应 15KW

16 对应 18.5KW

17 对应 22KW

18 对应 30KW

FF-08：电压调整系数    出厂设定    104.5

FF-09：电流调整系数    出厂设定    104.5

如果参数超出95～105%范围，设置为100%。
