电梯层门门锁回路失效

2024年9月23日16:02:14故障分析评论257阅读模式

一、安全隐患情况

2019年06月，某特种设备检测院检验人员对某单位的曳引式载货电梯进行定期检验时发现，当5层层门任何一门扇打开的情况下，电梯均能启动或者保持继续运行，存在重大安全隐患。

二、问题原因及风险分析

(一)问题原因

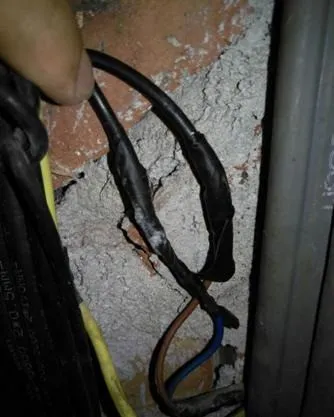

图1 门锁回路线接驳处

经检查，电梯控制柜安全回路线路接线正常。检查井道门锁回路线，发现5层层门门锁回路线接驳口处绝缘胶布已剥落（如图1），线路铜芯变形松散，并且铜芯上覆盖有水珠。人为干燥后，重新接驳并用绝缘胶布包裹（如图2），5层层门门锁回路恢复正常。

由此分析问题原因：在高温潮湿的环境中，门锁回路接驳口处的绝缘胶布失去粘力，同时原线路接驳时有一定的弯曲。因此在失去绝缘胶布捆绑力后，在弯曲应力作用下，两根线路中松散裸露铜芯碰擦，再加上裸露铜芯表面水珠作为导电介质，最终形成回路，导致5层层门门锁回路失效。

图2 门锁回路重新接驳

(二)风险分析

层门门锁回路失效，一旦发生下面几种情况，都将导致乘客或检修人员出现剪切、挤压和坠落的严重事故：

1.层门传动钢丝绳松脱、断裂等原因，导致层门闭合锁紧状态下，副门被外力打开；

2.电梯维保人员用三角钥匙打开层门；

3.救援被困人员时，轿门如果短时处于关闭状态。

三、防范措施

（一）检验机构应严格按检验规则进行检验，发现不符合项及时开具《特种设备检验意见通知书》，并及时送达监察部门。

（二）使用单位应立刻停止使用该电梯，组织有相应资质的维保单位进行整改，消除安全隐患。

（三）电梯维保单位应建立完善的监督制度，并且落实到位，严格按照TSG T5002—2017《电梯维护保养规则》的项目和要求进行维护保养，彻底将隐患消除于萌芽，确保设备安全运行。

*来源：网络
