电梯层门和轿门旁路装置的设置要求及检验方法

随着电梯使用频率的增加与公众安全意识的提高，人们对电梯安全提出了更高的要求。门系统是电梯事故发生率最高的系统之一，当层门或轿门被短接时可能会导致人员剪切、挤压事故，造成财产损失甚至人员伤亡。因此，TSG T7007—2022《电梯型式试验规则》和TSG T7001—2009《电梯监督检验和定期检验规则—曳引与强制驱动电梯》中明确要求电梯应设置层门和轿门旁路装置。维保人员通过层门和轿门旁路装置代替手工短接操作，可极大地降低电梯安全隐患。但是，不同电梯制造单位的层门和轿门旁路装置设置方法及型式各不相同，这给层门和轿门旁路装置的检验工作带来一定的难度。为此，笔者从相关安全技术规范的要求出发，结合实际检验经验，介绍电梯层门和轿门旁路装置的检验方法。以期为层门和轿门旁路装置的检验和维保工作提供参考与借鉴。

根据TSG T7007—2022和TSG T7001—2009的要求，电梯层门和轿门旁路装置需满足：1)能够在正常和旁路两种状态间顺利切换；2)只能分别旁路层门、轿门门锁触点，不能同时旁路二者；3)能够输出声光报警信号。层门和轿门旁路装置的设置是为了便于操作人员进行相关的检查维护工作，降低短接操作可能造成的风险，以及在门回路发生故障时进行检修或救援操作^[1]。层门和轿门旁路装置的设置包括标明信息、运行控制和分别旁路3个方面的内容。

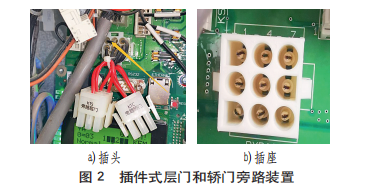

在层门和轿门旁路装置上必须醒目标明“旁路”字样，同时显示装置的开关状态信息，便于操作人员快速确定旁路装置位置；同时根据具体旁路状态，做出相应调整。常见的层门和轿门旁路装置类型有旋钮式和插件式，其实物如图1、图2所示。

图 1 旋钮式层门和轿门旁路装置

如果电梯在层门和轿门旁路状态下运行，可能会发生人员剪切或坠落事故。层门和轿门旁路装置设置要求中的运行控制是指：旁路状态下电梯无法正常运行，仅能进行检修运行或者紧急电动，且伴随持续的声光报警信号。该要求是为了在维保作业时，通过声光报警系统把当前电梯位置和状态提醒给电梯维保人员，以避免意外事故发生^[2]。

为了保证旁路状态下电梯的运行安全，分别旁路的要求是：旁路装置应能分别旁路电梯层门的关闭触点、门锁触点和电梯轿门的关闭触点、门锁触点，但不能同时旁路层门和轿门的触点；也不能同时旁路手动层门的关闭触点和门锁触点。这是由于自动层门在轿厢离开层站后可以自动关闭并锁紧，但如果同时旁路手动层门的关闭触点和门锁触点可能会发生“开门走梯”，存在一定的安全隐患^[3]。

电梯层门和轿门旁路装置的检验需要结合目测和模拟操作来完成。检验人员按照TSG T7001—2009的要求逐项进行检验的同时，还要牢记安全注意事项以防意外发生。结合实际检验经验，笔者将层门和轿门旁路装置检验过程总结为7个步骤，各步骤内容如下。

1)目测检查层门和轿门旁路装置的外观设置是否符合要求。检查其上是否标明“旁路”字样且字样应为中文标识，并应能准确显示正常、不同的旁路状态。

2)验证轿门旁路装置是否取消自动门的操作和退出正常运行状态。一名检验人员进入轿厢并完全打开轿门，另一名检验人员将轿门旁路装置从正常状态切换到旁路轿门状态，按关门按钮，门应不关闭，证明取消了自动门的操作；再将轿门旁路装置从旁路轿门状态切换到正常状态，关闭轿门后，再将轿门旁路装置从正常状态切换到旁路轿门状态，电梯应无法响应呼梯或选层。

3)验证层门旁路装置。检验人员在进入电梯轿顶之前应履行安全进入轿顶的程序，根据TSG T7001—2009附件A第4.1项、第6.9项和第6.10项分别验证层门门锁、轿顶急停和检修开关的有效性，确保检验过程的安全。一名检验人员进入轿顶后，另一名检验人员将层门旁路装置从正常状态切换到旁路层门状态，打开层门并关闭轿门后轿厢可以检修运行，说明层门旁路装置能有效旁路层门。

4)验证旁路层门的同时不能旁路轿门。一名检验人员在轿顶，另一名检验人员将层门旁路装置从正常状态切换到旁路层门状态，确认门锁回路处于接通状态后，隔离轿门的一个门锁触点，操作层门旁路装置的检验人员确认门锁回路断开，此时轿厢不能检修运行，说明层门被旁路的同时不能旁路轿门。

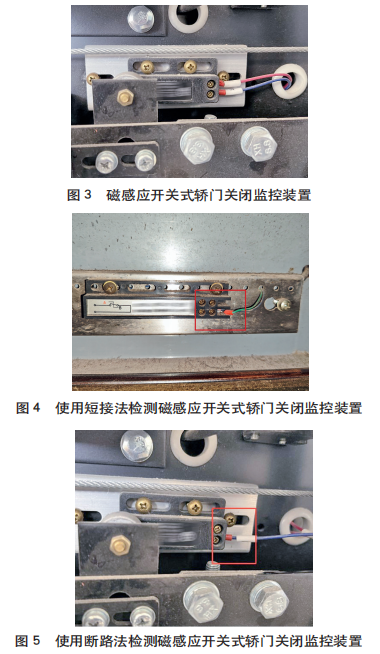

5)验证旁路轿门，且有独立的验证轿门关闭的监控信号。一名检验人员在轿门关闭状态下，将轿门旁路装置从正常状态切换到旁路轿门状态，另一名检验人员隔离轿门门锁的一个触点并关闭层门，轿厢可以检修运行，说明轿门旁路装置能有效旁路轿门。通过隔离触点等方法保持轿门关闭监控信号不导通，若轿厢不能检修运行，则说明有独立的监控信号可以证实轿门处于关闭位置。图3所示为使用磁感应开关作为轿门关闭监控装置，可以使用短接法(见图4)或断路法(见图5)进行检测。

6)验证旁路轿门的同时不能旁路层门。一名检验人员在轿顶，另一名检验人员关闭轿门后，将轿门旁路装置从正常状态切换到旁路轿门状态，断开层门门锁一个触点。此时，轿厢不能检修运行，说明旁路轿门的同时不能旁路层门。

7)检验声光报警装置。移动轿厢至底层端站的上一层站，一名检验人员将层门旁路装置从正常状态切换到旁路层门状态并使轿厢检修运行，另一名检验人员观察轿厢上的听觉信号和轿底闪烁灯是否工作。

在电梯层门和轿门旁路装置检验过程中需要在开门状态下移动轿厢，因此两名检验人员应增强安全意识，指令同步，互相配合，时刻牢记安全注意事项，避免意外事故发生。在模拟试验过程中，检验人员应注意避让井道内的运动部件，避免对自身造成机械伤害。此外，要严格按照电梯制造单位提供的试验方法进行层门和轿门旁路装置模拟试验，对于插件式层门和轿门旁路装置务必对应正确插口，防止错误插拔导致电路板损坏或短路。

为了科学、安全地完成电梯层门和轿门旁路装置的检验、检测和检修工作，相关人员应熟悉电梯法规标准并掌握电梯层门和轿门旁路装置的设置要求、工作原理和检验方法。在本文中，笔者根据TSG T7001—2009的要求，从实际检验工作出发将检验过程总结为7个步骤，希望可以为广大检验人员在对电梯层门和轿门旁路装置检验时提供一定的借鉴与参考。
