海德汉编码器ERN1387拆卸与安装

一、海德汉编码器拆卸方法步骤

1、松开编码器连接引线。

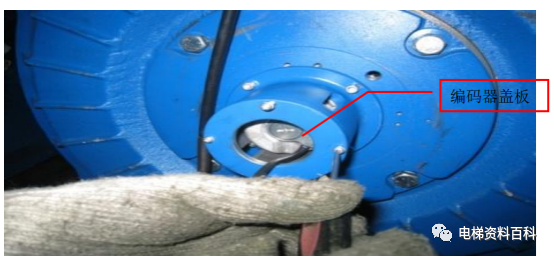

2、用十字螺丝刀松开编码器盖板螺钉,拆下编码器盖板,或编码器防尘罩。

电梯编码器拆卸与安装(海德汉和多摩川)

3、用内六角扳手(4mm)拧出编码器后盖螺钉,拆下编码器后盖。

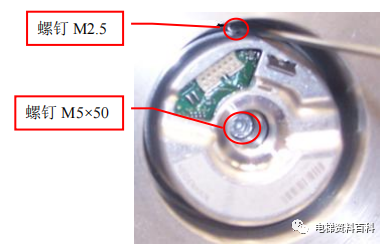

4、用内六角扳手(2mm)拧松编码器胀圈螺钉M2.5

电梯编码器拆卸与安装(海德汉和多摩川)

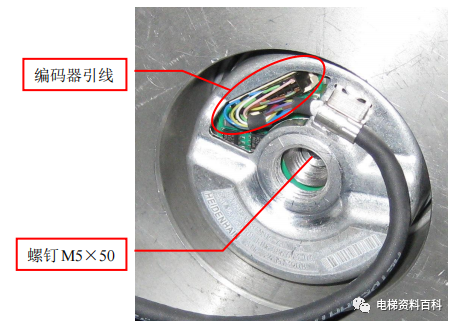

5、拔出编码器引线。

6、用内六角扳手(4mm)拧出螺钉 M5×50,拆下编码器。

电梯编码器拆卸与安装(海德汉和多摩川)

注意:若松出螺钉M5无法拆出编码器;可将螺钉M5拧入紧固,松出 1-2 圈(逆时针拧 360°~ 720°),再用内六角扳手(8mm)将螺钉M10拧入,顶松编码器后再松出螺钉 M5,拆下编码器。

建议:更换编码器前,应在手腕处先带好防静电手环。

二、海德汉编码器安装方法步骤

1、清洁永磁电机主轴的编码器连接轴。

2、将编码器装入连接轴,用螺钉 M5×50(编码器自带)紧固,螺钉紧固力矩为5Nm

3、紧固编码器胀圈螺钉 M2.5(在水平或垂直方向),螺钉紧固力矩为 1.25Nm,固定编码器。

电梯编码器拆卸与安装(海德汉和多摩川)

4、插入编码器引线,装上后盖,用后盖螺钉紧固。

5、装好编码器盖板。

注意:更换编码器或拆卸过编码器必须要做编码器角度学习。

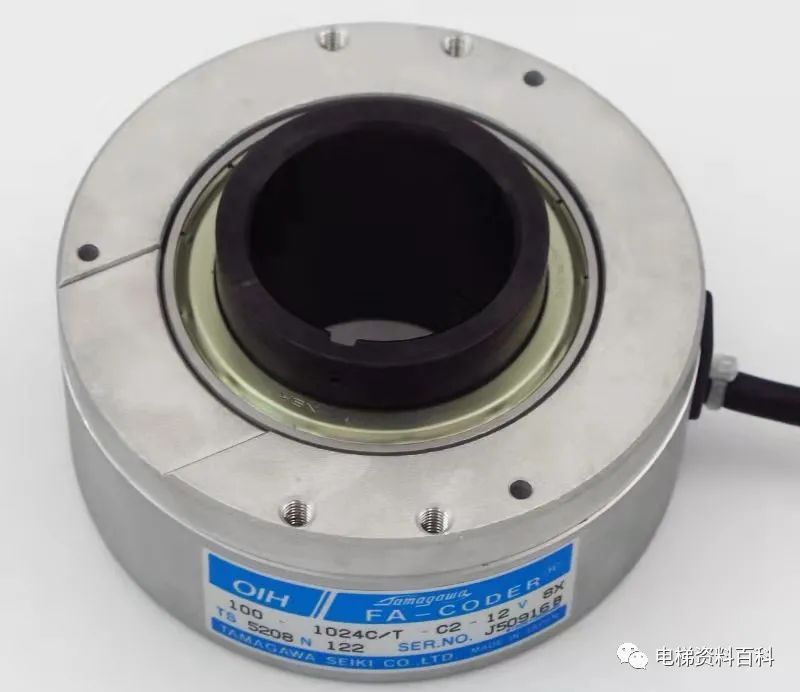

多摩川编码器OIH100拆卸与安装

一、多摩川编码器拆卸方法步骤

电梯编码器拆卸与安装(海德汉和多摩川)

1、拆下编码器连接电缆。

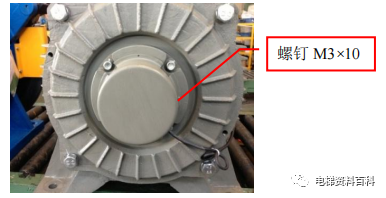

2、用十字螺丝刀松开螺钉 M3×10,拆下编码器防护罩。

电梯编码器拆卸与安装(海德汉和多摩川)

3、用内六角扳手。

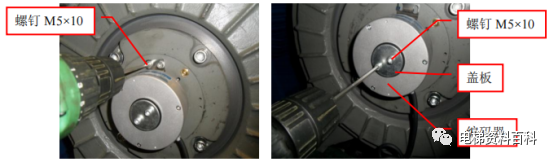

4、松开螺钉 M5×10,拆下盖板和编码器。

电梯编码器拆卸与安装(海德汉和多摩川)

二、多摩川编码器安装方法步骤

1、清洁编码器连接轴,在编码器安装螺孔内涂适量可赛新 1243 螺纹胶。

电梯编码器拆卸与安装(海德汉和多摩川)电梯编码器拆卸与安装(海德汉和多摩川)

2、将编码器装入连接轴(编码器引线应朝上),轴孔与连接轴键位置对齐。

3、装上盖板,用内六角扳手。

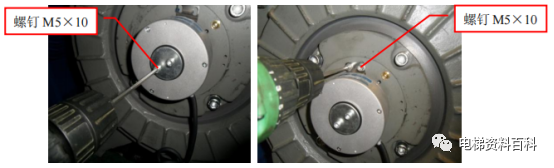

4、紧固螺钉 M5×10

电梯编码器拆卸与安装(海德汉和多摩川)

5、插好编码器连接电缆。

电梯编码器拆卸与安装(海德汉和多摩川)

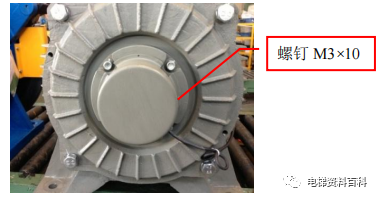

6、装上编码器防护罩,用十字螺丝刀紧固螺钉M3×10

电梯编码器拆卸与安装(海德汉和多摩川)
