无机房电梯常见的井道布置形式

  • 3,046



1.主机上置式
  主机放在井道顶层轿厢和电梯井道壁之间的空间,为了使控制柜和主机之间的连线足够短,一般将控制柜放在顶层的厅门旁边,这样也便于检修和维护。

2.主机下置式

主机放在井道的底坑部分,放在底坑轿厢和对重之间的投影空间上,控制柜一般采取壁挂形式。这种放置方式给检修和维护也提供了方便.

3.主机放在轿厢上

主机放在轿厢的顶部,控制柜放在轿厢侧面,这种布置方式,随行电缆的数量比较多。

4.主机和控制柜放在井道侧壁的开孔空间内

这种方式对主机和控制柜的尺寸无特殊要求,但是要求开孔部份的建筑要有足够厚度,并要留有检修门。

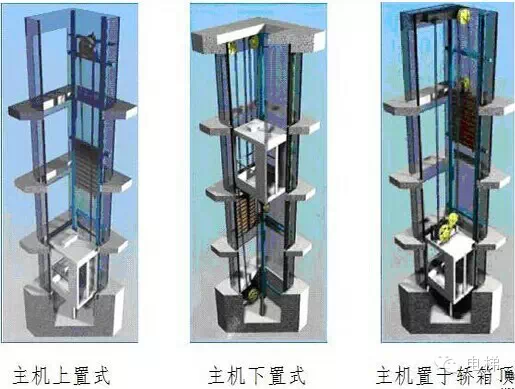

几种无机房电梯井道布置示意图如下:

无机房电梯常见的井道布置形式
