一、通力变频器报0025故障检修

0025故障:

1、故障描述:允许启动功能失效

2、故障原因:电梯停止后主触点开关未打开

3、解决方法:检查主接触器开关

检修方法:

(1).电梯一合闸报0025,K2(201:2)继电器损坏

(2).电梯一运行报0025,K3,K4两个接触器坏

  二、通力0026故障维修

上三桥静态电压:U相:-5.23V;V相-5.22V;W相:-5.22V

下三桥静态电压:制动-4.96V;UG:-4.94V;VG:-5.23V;WG:-5.23V

驱动电路AJ312有有一路损坏用A3120代换,检测驱动波形时,要撬开AJ312的2脚,才能测到波形。

三、通力V3F16L维修方法

1、V3F16变频器,A3板接触器板,204直流接触器粘连,模块炸,判断模块是否损坏,可以测量D328,一般情况D328二极管击穿模块坏,有时D329也会损坏,模块损坏CPU主板会报0026故障代码。

2、报0025故障,201:2继电器问题。

1、检测A3板上,204,201:1接触器触点,以及201:2继电器K1A抱闸继电器触点阻值。

2、检测A2(驱动板)上D328二极管是否击穿D329是否击穿判断模块好坏。

3、给A2板通电,驱动板容易出现电源问题,开关电源间歇性震荡,更换电容可以解决。

4、U26(LM393)电源电压偏低,导致运放无法正常工作出现故障,更换电容可以解决。

5、一般维修该板,更换所有电容,就可以解决问题D328:18V稳压管,D329:5V稳压管。

模块触发端各电压:

WG:-5.76V       W:Vge:-5.13V

VG:-5.76V       V:Vge:-5.13V

UG:-5.76V       U:Vge:-5.13V

BRG:-5.76V

1、维修一台V3F16变频器,给电源加上24V电压,发现开关电源异响,测量模块触发端运放供电脚电压,以及数字IC电压都不稳定,说明开关电源出现间歇性震荡,更换电容C72,C59,C60,C64,C79,C80后开关电源工作正常。

2、测量关键点电压,U26(LM393),4,8脚电压为24V。

3、测量U6(LM339),3,12脚电压为16.5V以上,也就是测量电容C15。

4、D30:BYG22D:22V稳压管 ;D33:5.1V稳压管 ;D24,D27:7.5V稳压管 ;D329:5.7V稳压管 ;D328:16.7V稳压管

5、测量模块发现U,V相失去二极管效应,测量不出来二极管结构,经检查发现上下桥都有BYG22D稳压二极管损坏(击穿),测量D27,D24检测发现压降为1.1V左右,正常值是0.7V

6、U,V相上桥R64,R65电阻阻值变大或无穷大,下桥U相电阻正常为12Ω,测得为22Ω,电阻坏,因工作疏忽导致没有更换此电阻导致UG电压为2.5V左右,达不到5V,当时以为是电阻所致,后来更换完电阻,还是2.5V,有时会变成9V左右,后来经查找触摸变压器,发现高频变压器L4发热,更换变压器后电压恢复正常。

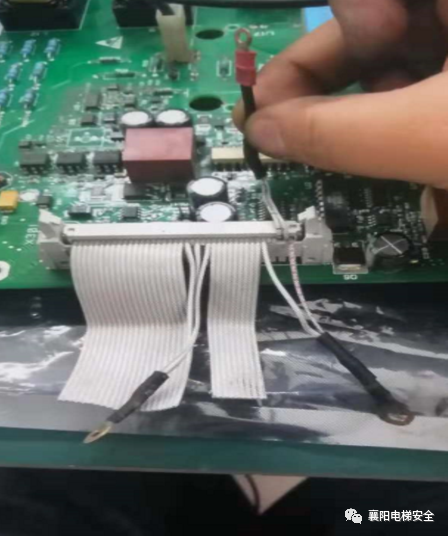

通力变频器常见故障维修

总结:1、测量哪一相模块损坏,哪一相元件容易损坏。

 2、变压器损坏会影响电压,驱动电路的上三桥使用的是独立电源,下三桥使用的是一个变压器,如果那一路电压忽高忽低,供电不正常可以对比维修。

案例: 维修一台V3F16变频器出现下桥电压不为5V,一会是9V一会是5V,下三桥故障现象相同,检测光耦好坏排除光耦引起的,最大可能是供电电源引起的,检测上桥发现电压稳定正常,那么故障就是下桥引起的触摸高频变压器发现高频变压器发热损坏。

案例: 维修一台V3F16,出现开关电源间歇性震荡,电压不稳定,更换开关电源部分电容,故障依旧,怀疑负载短路引起,检查整流二极管,驱动光耦以及运放是否短路,故障依旧。使用铲大地,把板上的元件一个一个的拆除,最后发现NE555芯片损坏导致。

案例:维修一台V3F16,驱动部分损坏更换所有光耦,电容,通电测试发现有一路G,E端电压不是5V而是15V左右,后检测发现新换的光耦损坏导致故障,拆下光耦用曲线对比,发现曲线正常,所有说测量元件曲线好坏,不能完全判断器件好坏。

案例: V3F16维修出现驱动电路部分的二极管测量阻值变大,但二极管已经损坏不能使用,这种事在变频器电路中时常发现。
