日立电梯DMC门机板资料

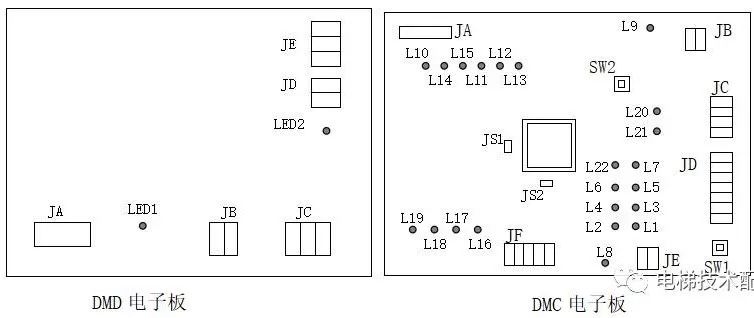

变频门机电气控制系统由DMC、DMD两块电子板构成，其中信号输入、输出的主控电子板是DMC板。DMC电子板上的接线端子（WAGO）、指示灯和开关位置如下图所示：

板上部分指示灯和功能设定开关的功能说明如下：

DMC板上的指示灯、开关说明

指示灯说明

L1亮表示有开门信号输入；

L2亮表示有关门信号输入；

L3亮表示有平层信号输入；

L4亮表示有自学习信号输入；

L5灭表示有开门极限信号输入；

L6灭表示有安全触板信号输入；

L7灭表示有关门极限信号输入；

L8亮表示有直流24V输入；

L9亮表示有直流5V输入；

L10～L15亮表示有电机三相控制波形信号输出；

L16亮表示有故障信号输出；

L17亮表示有门宽测试信号输出（进入门宽测试状态）；

L18亮表示有ORS信号输出；

L19亮表示有屏蔽触板信号输出；

L20～21在门低速运动时闪动表示有编码器信号输入；

L22亮表示有光电（光幕）信号输入。

开关/跳线说明

SW2：微机复位键（自复位开关）；

SW1：门宽测试键（自锁型开关）；

JS1：程序选择（跳线）；

JS2：门速度选择（跳线）。

DMD板上的指示灯说明

LED1亮表示有直流5V输入；

LED2亮表示有直流155V电压。

门机系统的工程安装、接线根据相应的回路图进行。

在完成变频门机的接线后，需对电机的相间电阻值进行测量。测量的方式是：在门机系统断电的情况下对DMD板上JE端子进行组合式的测量，电阻的测量值见下表：

在变频门机送电后，需对系统的电压进行测量和确认。

a.在不接板间FA插接电缆的情况下，上电后，DMC板上JB的I1、I2间的交流电压有效值为110V±10%。

b.测量指示灯L9两侧的测试点VCC5V与GND5V的电压，应在5V±10%，测量指示灯L8两侧的测试点VCC24V与GND24V的电压，应在24V±10%。

c.慢慢转动门电机，编码器随之转动，正常情况下，可以看到L20、L21两个发光二极管不断闪烁。
